《2026年课堂作业武汉出版社九年级物理下册人教版》

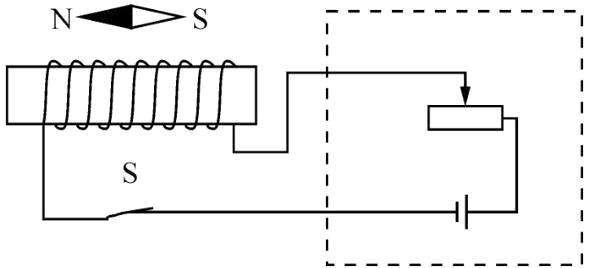

7. 将下图中的电磁铁连入你设计的电路中(在方框内完成)。要求：(1)电路能改变电磁铁磁性的强弱；(2)使小磁针静止时如图所示。

答案：
7.如图
　　　　

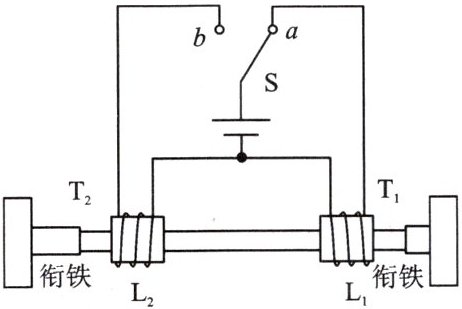

8. 下图是公共汽车上用电磁阀控制车门开或关的电路图。L₁、L₂是固定的电磁线圈，衔铁T₁、T₂通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。S接通触点b时，线圈L₂(选填“L₁”或“L₂”)具有磁性，吸引衔铁使横杆向右(选填“左”或“右”)运动，带动传动装置关闭车门。在关闭车门过程中，能量转化情况是电能转化为机械能。

答案： 8.L₂　右　电能转化为机械能

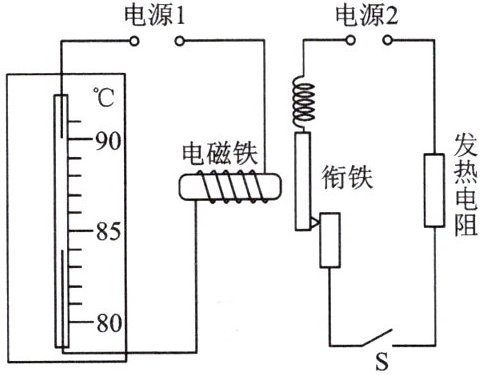

9. 下图是一种温度自动控制装置的原理图。制作水银温度计时在玻璃管中封入一段金属丝，“电源1”的两极分别与水银和金属丝相连。
(1)闭合开关S后，当温度达到90℃时，发热电阻就停止加热。
(2)当电磁铁中有电流通过时，若它的左端为N极，则“电源1”的右端为正极。
(3)为增强电磁铁的磁性，下列措施一定可行的是①(填序号)。
①增大“电源1”的电压
②减小“电源2”的电压
③减少电磁铁线圈匝数
④改变电磁铁中电流方向

答案： 9.
(1)90　
(2)右　
(3)①
