《2026年课堂作业武汉出版社九年级物理下册人教版》

1. 小明家暑假装修新房时，他观看了工人师傅安装家庭电路的步骤，输电线进户后，正确的连接顺序是(C)。

A.电能表—保险丝—总开关—用电器
B.电能表—用电器—保险丝—总开关
C.电能表—总开关—保险丝—用电器
D.总开关—电能表—保险丝—用电器

答案： 1.C

2. 学习了家庭电路的知识后，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路图设计不合理，因为有两处开关必须处于常闭状态，所以无须设置，这两处开关是(C)。


A.1和2
B.1和4
C.2和4
D.3和5

答案： 2.C

3. 关于家庭电路中的保险丝，下列说法错误的是(D)。

A.保险丝的熔点较低，电阻较大
B.当电流过大时，保险丝能自动切断电路
C.不能用铜丝代替保险丝
D.保险丝不能用带有保险装置的空气开关代替

答案： 3.D

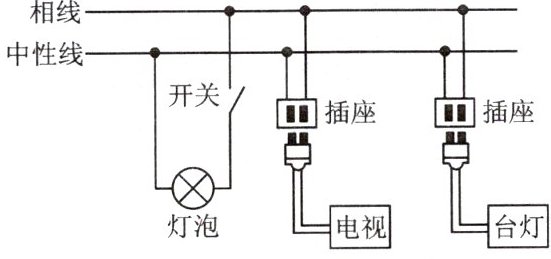

4. 某家庭部分电路可简化成如图所示的电路图，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是(B)。


A.串联
B.并联
C.电视与台灯串联后，再与灯泡并联
D.灯泡与台灯串联后，再与电视并联

答案： 4.B
