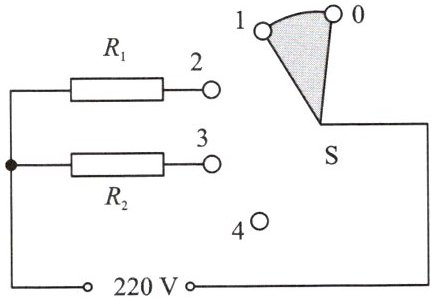

9. 小欣想设计一个有“低温”“中温”和“高温”三个挡位的电加热器,右图为其电路图,电源电压为$220\ {V}$,$R_{1}$、$R_{2}$是电热丝,开关$S$接触相邻的两个触点。她准备了三根电热丝,$R_{1}=242\ {Ω}$,另外两根电热丝的阻值分别是$121\ {Ω}$和$242\ {Ω}$,$R_{2}$该选取阻值为${Ω}$的电热丝。开关$S$接触“1”“2”两个触点时,通电$1\ {min}$,电流产生的热量是${J}$。

答案： 因参考答案中此处无对应完整答案，无法准确填入，answer字段留空。

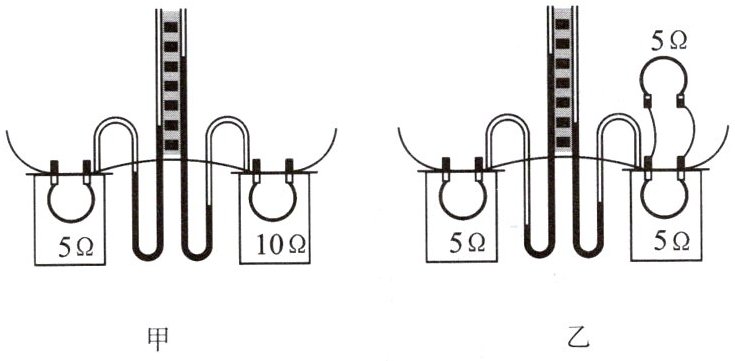

10. 小歆利用如图所示装置探究“电流通过导体时产生的热量与哪些因素有关”,两个透明容器中密封着等量的空气,下列关于该实验的说法正确的是(C)。


A.U形管液面高度变化是因为U形管中液体热胀冷缩
B.通电后透明容器中气体的内能增大是通过做功的方式改变的
C.图甲中,通电一段时间后左、右两边容器内电阻产生的热量之比是$1:2$
D.利用图乙装置探究的是当电流、通电时间一定时,电流通过导体产生的热量与电阻的关系

答案： 10.C

11. 小红家新买的电饭煲采用“聪明火”技术,智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感,其简化电路如图甲所示。$R_{1}$和$R_{2}$均为电热丝,$S$为智能开关,可根据实际选择不同电阻接入电路。煮饭时,把电饭煲接入$220\ {V}$电路中,在电饭煲工作的$30\ {min}$内,电路中总电流随时间变化的图像如图乙所示。关于该电饭煲,下列说法不正确的是(D)。


A.当开关$S$连接接线柱1和2时,电饭煲的电功率为$440\ {W}$
B.电热丝$R_{2}$的阻值是$R_{1}$的阻值的2倍
C.在这$30\ {min}$内,电热丝$R_{1}$产生的热量为$7.92 × 10^{5}\ {J}$
D.在这$30\ {min}$内,电热丝$R_{2}$产生的热量为$3.96 × 10^{5}\ {J}$

答案： 11.D
