10. 现在很多汽车的后视镜都配备了如图甲所示的加热装置，该装置有“低温除霜”和“高温除霜”功能，以保持镜面清晰，确保驾驶安全。其内部简化电路如图乙所示，$R_1$和$R_2$为加热电阻。下列分析正确的是(C)。


A.除雾状态，电路中只有$R_1$工作
B.除霜状态，电路中只有$R_2$工作
C.除雾状态，电路的总电流最大
D.除霜状态，电路的总功率最大

答案： 10.C

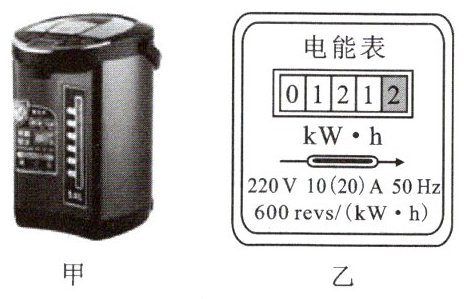

11. 将如图甲所示的电热水瓶接入家庭电路中单独工作时，观察到电能表(如图乙)的转盘转$6$转用时$1 min$。下列关于电能表和电热水瓶的说法正确的是(C)。


A.电能表的示数是$121.2 kW$
B.该电能表所在家庭电路用电器中，同时工作时总功率不能超过$2200 W$
C.该电热水瓶的实际功率是$600 W$
D.若该电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间是串联的

答案： 11.C

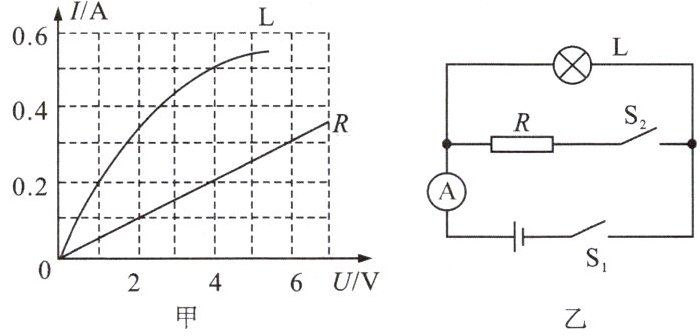

12. 小灯泡L和电阻$R$的$I-U$关系图像如图甲所示。将小灯泡L和电阻$R$接入如图乙所示的电路中，只闭合$ S_1$时，电流表的示数为$0.5 A$。电源两端电压保持不变，下列说法正确的是(D)。


A.电源电压为$3 V$
B.只闭合$ S_1$时，小灯泡L的电阻为$2\ \Omega$
C.再闭合$ S_2$后，电流表的示数增加$0.5 A$
D.再闭合$ S_2$后，在$1 min$内电阻$R$产生的热量为$48 J$

答案： 12.D
