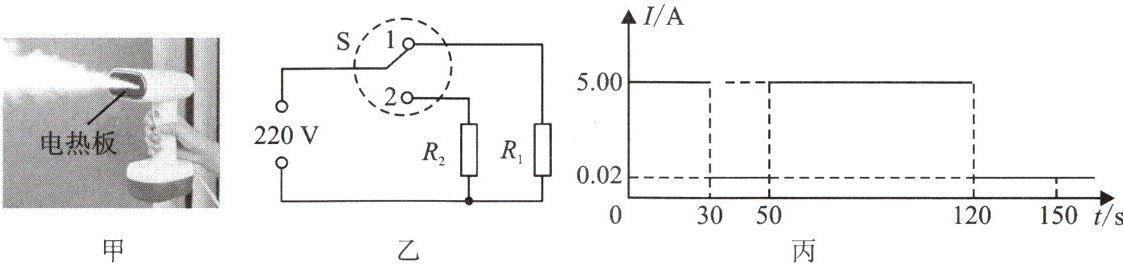

18. 小红用如图甲所示的手持挂烫机帮家人熨烫衣物，挂烫机内的水被加热汽化后喷出。图乙为挂烫机的等效电路，$R_1$为加热电阻，$R_2$为限流电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为$5.0 A$；当温度升到$130\ ° C$时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为$0.02 A$；当温度降到$100\ ° C$时，S又回到位置“1”。
(1)求$R_1$的阻值。
(2)求挂烫机待机状态的功率。
(3)熨烫过程中，电路的电流随时间变化的关系图像如图丙所示，求挂烫机$0\sim150 s$消耗的电能。

答案： 18.
(1)2 A
(2)40 Ω
(3)$S_1$、$S_2$ 1 210 W
(4)200 V
