7. 电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是(B)。


A.插插头时，外壳先接保护线；拔插头时，外壳先离保护线
B.插插头时，外壳先接保护线；拔插头时，外壳后离保护线
C.插插头时，外壳后接保护线；拔插头时，外壳先离保护线
D.插插头时，外壳后接保护线；拔插头时，外壳后离保护线

答案： 7.B

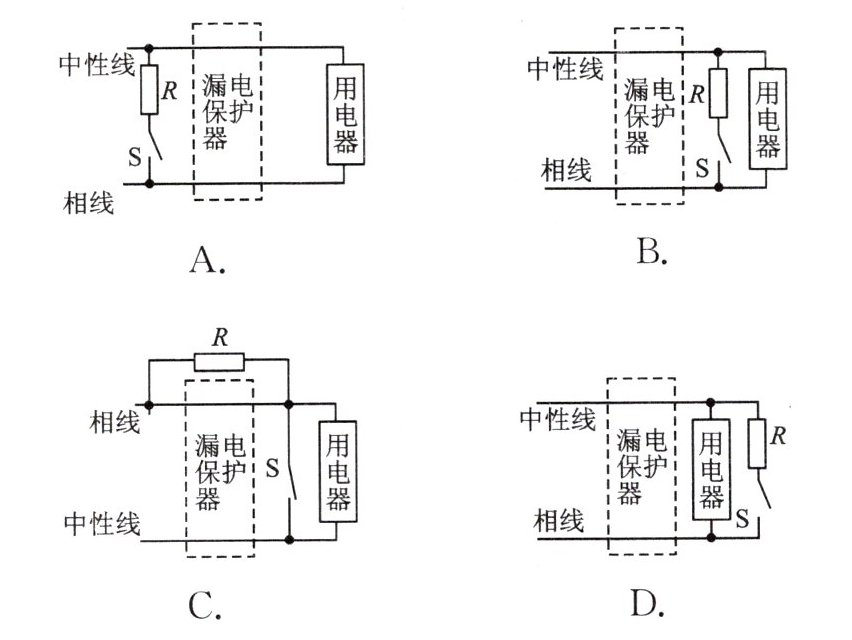

8. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备。家庭电路漏电时，通过相线与中性线的电流不相等，漏电保护器中有一特殊装置(在下列图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一个开关 S 与电阻 R 组成，闭合开关 S 就能模拟漏电情形，以下试验电路的连接符合要求的是(D)。


A.
B.
C.
D.

答案： 8.D
