《2026年课堂作业武汉出版社九年级物理下册人教版》

1. 实验桌上有一个额定电压为$U_0$的小灯泡 L，一个定值电阻$R_0$，一个滑动变阻器 R，一个电压恒定的电源$U$，$U ＞ U_0$，两个合适的电压表，导线若干，单刀单掷开关和单刀双掷开关各若干。小明选用桌上的器材，设计了几个测小灯泡额定功率的实验方案。请你根据小明的实验原理图，完成下列填空。
方法 1：
(1)如图甲，闭合开关 S，调节滑动变阻器，使电压表$ V_1$的示数为$U_0$，读出电压表$ V_2$的示数为$U₂$。
(2)小灯泡 L 的额定功率$P =$$U₀U₂ / R₀$。
方法 2：
(1)如图乙，闭合开关$ S$、$ S_2$，断开开关$ S_1$，调节滑动变阻器，使电压表 V 的示数为$U_0$。
(2)保持滑动变阻器滑片位置不变，闭合开关$ S$、$ S_1$，断开开关$ S_2$，读出电压表 V 的示数为$U₂$。
(3)小灯泡 L 的额定功率$P =$$U₀(U₂ - U₀) / R₀$。

答案： 1.方法1:
(1)U₀ U₂
(2)U₀U₂ / R₀
方法2:
(1)U₀
(2)U₂
(3)U₀(U₂ - U₀) / R₀

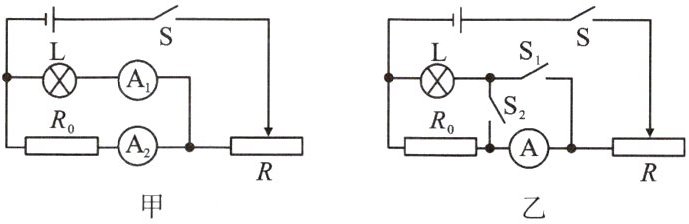

2. 实验桌上有一个额定电压为$U_0$的小灯泡 L，一个定值电阻$R_0$，一个滑动变阻器 R，一个电压恒定的电源$U$，$U ＞ U_0$，有两个合适的电流表，导线若干，单刀单掷开关和单刀双掷开关各若干。小华选用桌上的器材，设计了几个测小灯泡额定功率的实验方案。请根据小华的实验原理图，完成下列填空。

方法 1：
(1)如图甲，闭合开关 S，调节滑动变阻器，使电流表$ A_2$的示数为$U₀ / R₀$，读出此时电流表$ A_1$的示数为$I₁$。
(2)小灯泡 L 的额定功率$P =$$U₀I₁$。
方法 2：
(1)如图乙，闭合开关$ S$、$ S_1$，断开开关$ S_2$，调节滑动变阻器，使电流表 A 的示数为$U₀ / R₀$。
(2)保持滑动变阻器滑片位置不变，闭合开关$ S$、$ S_2$，断开开关$ S_1$，读出电流表 A 的示数为$I₁$。
(3)小灯泡 L 的额定功率$P =$$U₀(I₁ - U₀ / R₀)$。

答案： 2.方法1:
(1)U₀ / R₀ I₁
(2)U₀I₁
方法2:
(1)U₀ / R₀
(2)I₁
(3)U₀(I₁ - U₀ / R₀)
