《2026年课堂作业武汉出版社九年级物理下册人教版》

1.请根据安全用电的原则，用笔画线代替导线将图中开关和照明灯连入家庭电路中。

火线 相线
零线 中性线
接地线 保护线

答案：

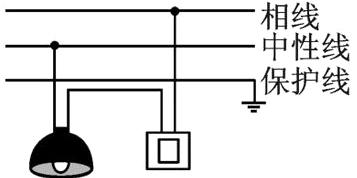

1. 如图 火线 零线 接地线

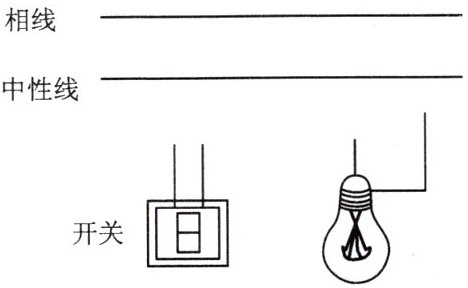

2.将下图中的灯和控制灯的开关连入电路。

火线 相线
零线 中性线
开关 开关

答案：

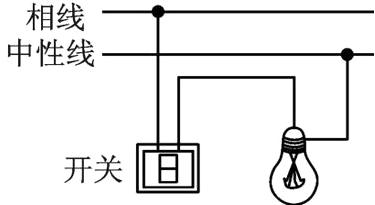

2. 如图 火线 零线 开关

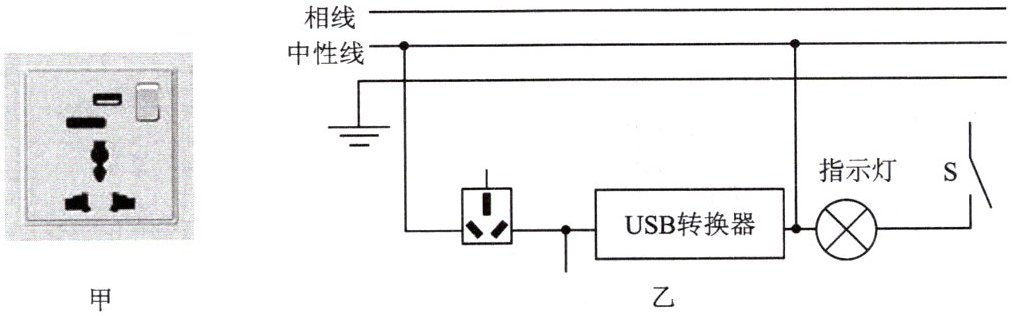

3. 彬彬家需要在墙上安装一个带有 USB 接口的三孔插座(如图甲)，其内部简化电路如图乙所示。当闭合开关 S 时，指示灯发光，插座和 USB 转换器才能正常使用。请在图乙中将未完成的电路补充完整。

火线 相线
零线 中性线

答案：

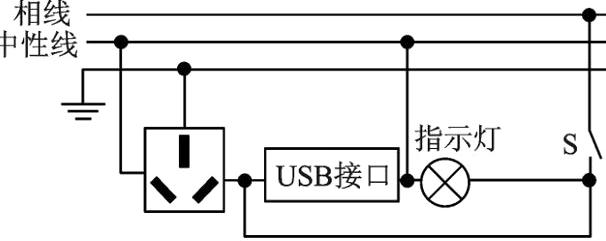

3. 如图 火线 零线 地线 USB接口 指示灯
