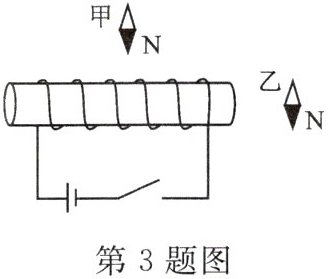

3. 如图，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是(B)。

A.小磁针甲静止时 N 极指向右端，小磁针乙静止时 N 极指向左端
B.小磁针甲静止时 N 极指向左端，小磁针乙静止时 N 极指向右端
C.小磁针甲和小磁针乙静止时 N 极均指向右端
D.小磁针甲和小磁针乙静止时 N 极均指向左端

答案： 3.B

4. 关于如图所示的通电螺线管，下列说法正确的是(D)。

A.通电螺线管的右端是 S 极
B.只对调电源正、负极，通电螺线管的磁场方向不发生改变
C.通电螺线管的外部磁感线是从 S 极发出回到 N 极的
D.当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强

答案： 4.D

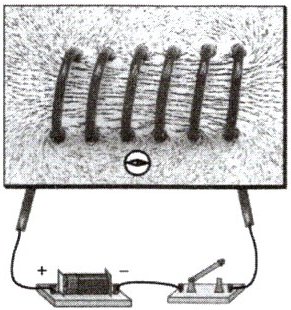

5. 如图所示，探究通电螺线管外部磁场的方向。

(1) 玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后，轻轻敲击玻璃板，铁屑分布情况表明，通电螺线管外部的磁场与条形磁体周围的磁场相似。
(2) 接通电路，小磁针静止时N极的指向是该点的磁场方向。
(3) 调换电源的正负极，闭合开关，小磁针反方向偏转，说明通电螺线管外部的磁场方向与电流方向有关。

答案： 5.
(1)轻轻敲击　条形　
(2)N　
(3)电流方向

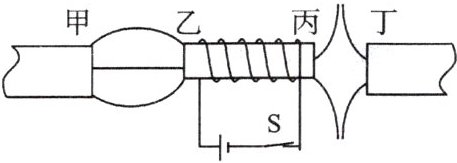

6. 如图，根据通电螺线管周围的磁感线分布，可确定磁极甲、乙、丙、丁的极性依次是(D)。


A.N、N、S、N
B.S、N、S、S
C.S、S、N、N
D.N、S、N、N

答案： 6.D
