8. 小芳放学回家，当闭合床头灯开关时，自动空气开关就“跳闸”了，其他用电器都不能正常工作了。小芳多次尝试发现，只有断开床头灯开关时，闭合自动空气开关，其他用电器才能正常工作。该电路故障可能为床头灯被短路。

答案： 8.床头灯被短路

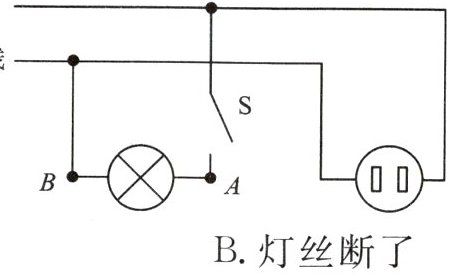

9. 如图，在家庭电路中，闭合开关后灯泡不亮。用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用测电笔检测$A$点，氖管发光；检测$B$点，氖管不发光。发生这一现象的原因可能是(B)。


A.灯泡短路
B.灯丝断了
C.插座短路
D.开关接触不良

答案： 9.B

10. 如图，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线$C、D$处，发现这两处都能使测电笔的氖管发光；再用测电笔测试相线$A$处和中性线$B$处时，氖管在测相线$A$处时能发光，在测中性线$B$处时不发光。那么可以判定故障是(D)。


A.相线和中性线短路
B.电灯L短路
C.电线$AC$段某处断路
D.电线$BD$段某处断路

答案： 10.D

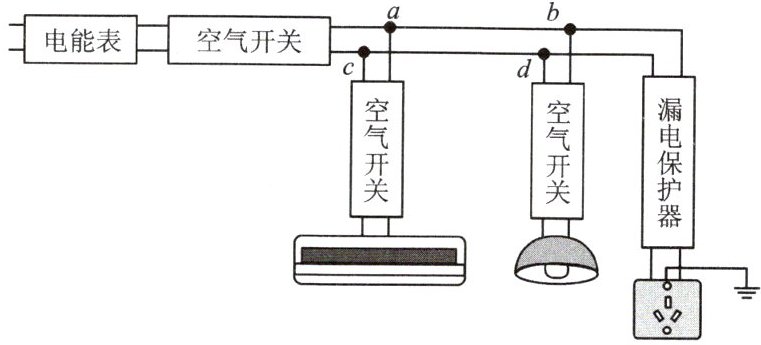

11. 现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备。有配电系统如图所示。空调能正常工作，但灯泡不亮，用测电笔接触插座左右两孔，氖管都发光，出现故障的原因最可能是(C)。


A.灯泡短路
B.灯泡断路
C.$cd$间断路
D.$ab$间断路

答案： 11.C
