《2026年课堂作业武汉出版社九年级物理下册人教版》

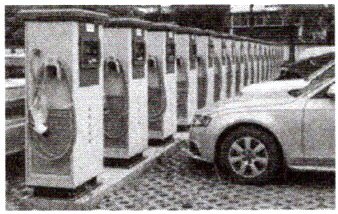

8. 新能源汽车的充电桩如图所示，下列有关充电桩的说法，符合安全用电原则的是(A)。


A.每个充电桩在安装时都要装漏电保护器
B.有经验的电工在安装充电桩时不必断开电源
C.安装充电桩时，不连接保护线也可以
D.万一有充电桩起火，应马上浇水扑灭

答案： 8.A

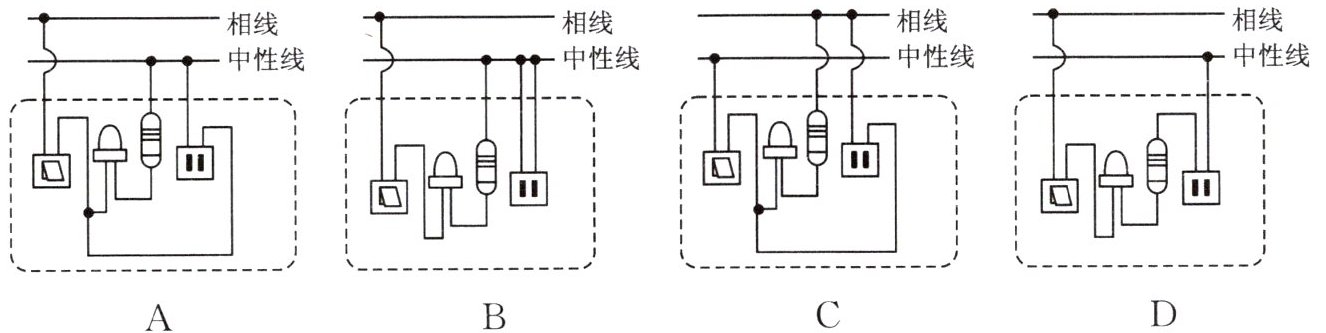

9. 某同学家常用的一个插线板如图所示。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是(A)。


A
B
C
D

答案： 9.A

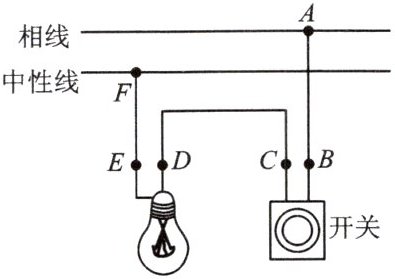

10. 在家庭电路中，有一盏白炽灯的连接线路如图所示，闭合开关，电灯不亮，下列关于电路故障的判断错误的是(B)。


A.若用测电笔接触$D$点时氖管发光，接触$E$点时氖管不发光，灯泡可能断路
B.若用测电笔接触$B$点时氖管发光，接触$C$点时氖管不发光，开关可能短路
C.若用测电笔接触$A$至$F$各点时氖管都发光，中性线断路
D.若用测电笔接触$A$至$F$各点时氖管均不发光，相线断路

答案： 10.B
