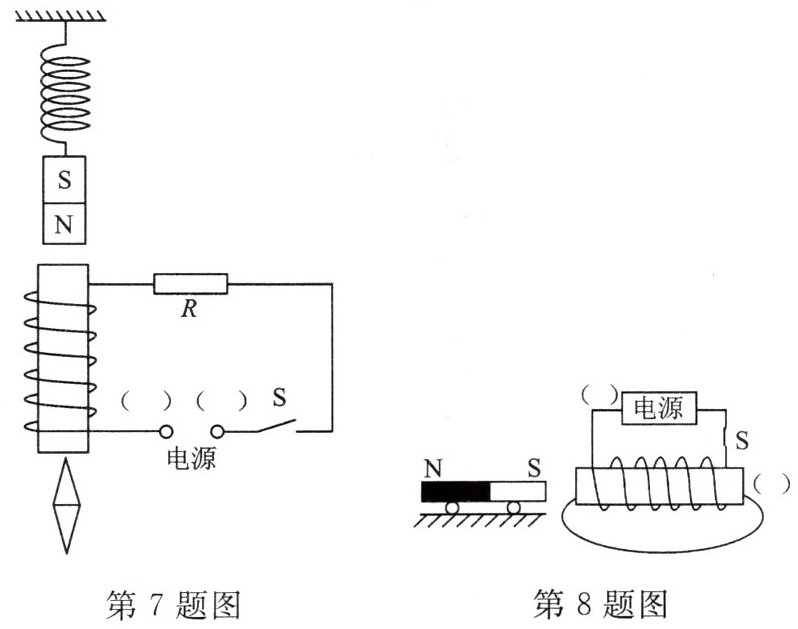

7. 如图所示，闭合开关 S，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的 N 极。(电源正极用“+”表示，负极用“−”表示)

答案：

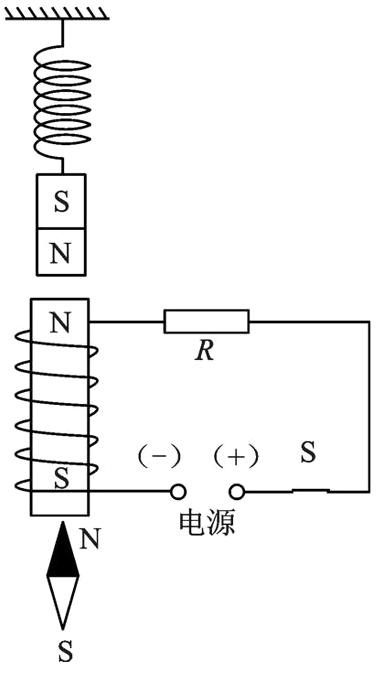

7.如图

8. 如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S 极正对电磁铁。闭合开关 S，条形磁体因受磁力向左运动，请在图中标出：
(1) 电磁铁右端的磁极。
(2) 磁感线的方向。
(3) 电源左端的极性 (用“+”或“−”表示)。

答案：

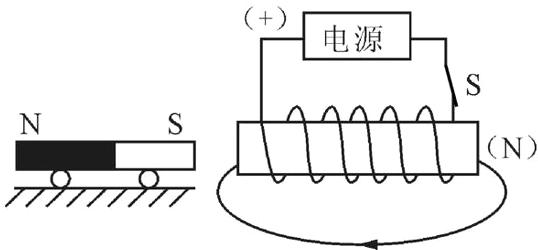

8.如图

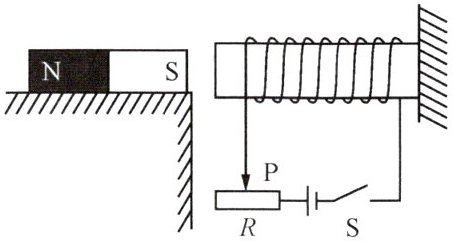

9. 如图，把条形磁铁放在水平木桌上，再将电磁铁右端固定并使其与条形磁铁保持在同一水平面上。闭合开关 S，当滑动变阻器的滑片 P 逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为N极，条形磁铁受到的摩擦力变大(选填“变大”“变小”或“不变”)，方向水平向左(选填“向左”或“向右”)。

答案： 9.N　变大　向左
