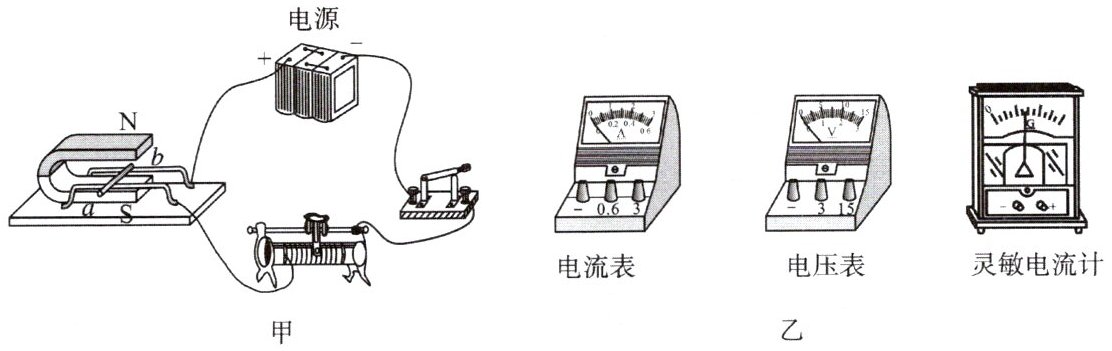

3. 小明做“探究通电导体在磁场中的运动”实验，如图甲所示。

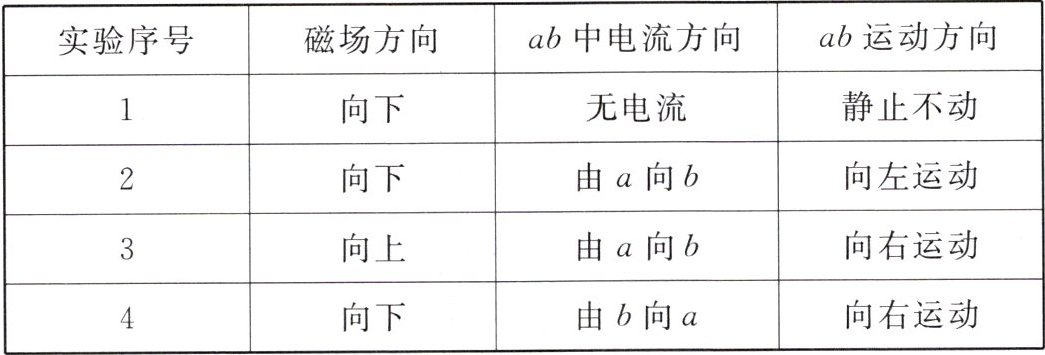

实验现象记录如下表。

(1)小明在电路中接入滑动变阻器的作用是保护电路。
(2)小明通过观察观察导体运动方向，来判断通电导体在磁场中的受力方向。
(3)根据表中记录的实验现象，小明正在探究通电导体在磁场中受力方向与磁场方向和电流方向的关系。
(4)小明想改变图甲所示实验，来探究影响感应电流方向的因素，为此他可选用图乙中的某一仪表进行改装，他的正确操作是用灵敏电流计代替电源来显示感应电流的方向。

答案： 3.
(1)保护电路
(2)观察导体运动方向
(3)磁场方向 电流方向
(4)用灵敏电流计代替电源来显示感应电流的方向
