《2026年课堂作业武汉出版社九年级物理下册人教版》

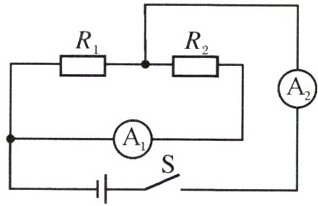

8. 在如图所示的电路中，闭合开关$S$后，电流表$ A_1$的示数为$0.2\ A$，电流表$ A_2$的示数为$0.8\ A$，此时，电阻$R_1$和$R_2$消耗的电功率之比是(B)。


A.$1:3$
B.$3:1$
C.$1:4$
D.$4:1$

答案： 8．B

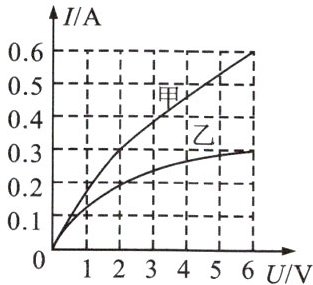

9.额定电压均为$6\ V$的甲、乙两灯，$I-U$关系图像如图所示，下列说法正确的是(D)。


A.甲、乙两灯的电阻均随电压增大而减小
B.甲、乙两灯的额定功率之比为$4:1$
C.甲、乙两灯并联接在电压为$2\ V$的电源两端时，电阻之比为$3:2$
D.甲、乙两灯串联接在电压为$8\ V$的电源两端时，实际功率之比为$1:3$

答案： 9．D

10.某电热水器的工作原理如图所示(已知两电阻丝的阻值相等，电源电压保持不变)，它有加热和保温两个工作状态。当开关$S_1$接$b$、$S_2$断开时，它处于保温状态，此时电路功率为$P_1$；当开关$S_1$接$a$、$S_2$闭合时，它处于加热状态，此时电路功率为$P_2$，则$P_1:P_2=$1：4。

答案： 10．保温 加热 1：4

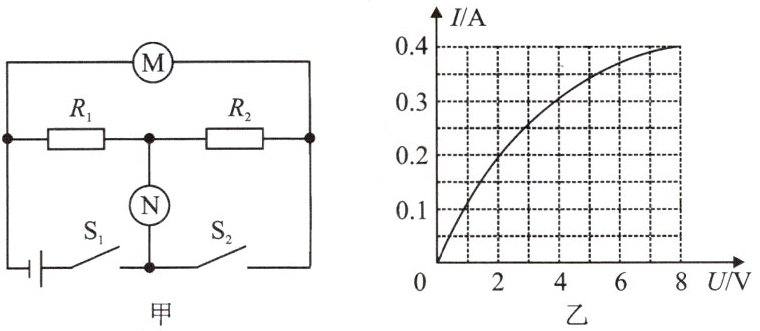

11. 在如图甲所示的电路中，电源电压不变，$R_1$是定值电阻，通过$R_2$的电流与$R_2$两端的电压关系图像如图乙所示。当$M$、$N$都是电流表，且$S_1$闭合、$S_2$断开时，$M$的示数为$0.4\ A$，电路的总电阻为$R'$；当$M$、$N$都是电压表，且$S_1$、$S_2$都闭合时，$N$的示数为$2\ V$，电路的总电阻为$R''$。下列说法正确的是(D)。


A.电阻$R_1$的阻值为$15\ \Omega$
B.$R':R''=6:25$
C.当$M$、$N$都是电压表，$S_1$、$S_2$都闭合时，$R_1$与$R_2$的功率之比为$1:3$
D.当$M$、$N$都是电流表，只闭合$S_1$时，$M$、$N$两表示数之比为$3:5$

答案： 11．D
