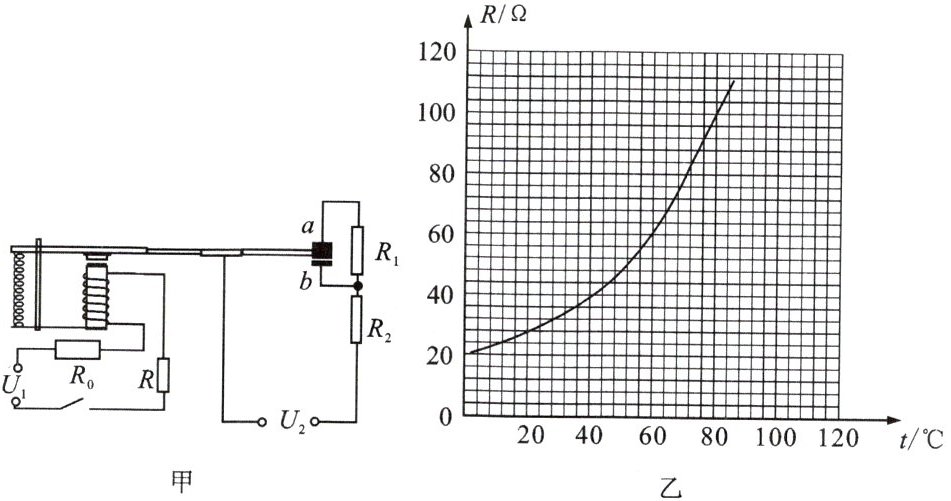

17. 为实现自动控制，小明同学利用电磁继电器(电磁铁线圈电阻不计)制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路如图甲所示。控制电路中，电压$U_1 = 3\ V$，定值电阻$R_0 = 50\ \Omega$，热敏电阻$R$阻值随温度变化的图像如图乙所示；工作电路中，电压$U_2 = 220\ V$，$R_1 = 836\ \Omega$，$R_2 = 44\ \Omega$。已知恒温调奶器容量为$2\ L$，水温达到$80\ \celsius$时衔铁会跳起。[水的比热容为$4.2 × 10^3\ J/( kg · \celsius)$]
(1)当温度较低时，电阻$R$的阻值较小，控制电路中的电流较大，动触点与静触点b接触，为加热电路。
(2)求衔铁刚跳起时，通过电磁铁线圈的电流。
(3)求工作电路在保温状态下的电功率。
(4)当恒温调奶器被加满温度为$25\ \celsius$的水，加热元件工作$500\ s$后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。

答案： 17.
(1)小　b　加热　
(2)0.02A
$(3)55W　(4)4.62×10^{5}J　84%$
