5. 如图，电源电压为$4.5 V$且保持不变，两电压表的量程均为$0\sim3 V$，电流表的量程为$0\sim0.6 A$，小灯泡$ L$标有“$3 V 1.5 W$”的字样(不考虑温度对灯丝电阻的影响)，滑动变阻器标有“$14\ \Omega 1 A$”的字样，闭合开关$ S$，移动滑片$ P$，在保证电路中各元件都不损坏的情况下，下列说法错误的是(C)。


A.电流表示数的变化范围是$0.25\sim0.5 A$
B.电压表$ V_1$示数的变化范围是$1.5\sim3 V$
C.滑动变阻器接入电路的阻值变化范围是$3\sim14\ \Omega$
D.电路中小灯泡的实际功率的变化范围是$0.375\sim1.5 W$

答案： 5.C

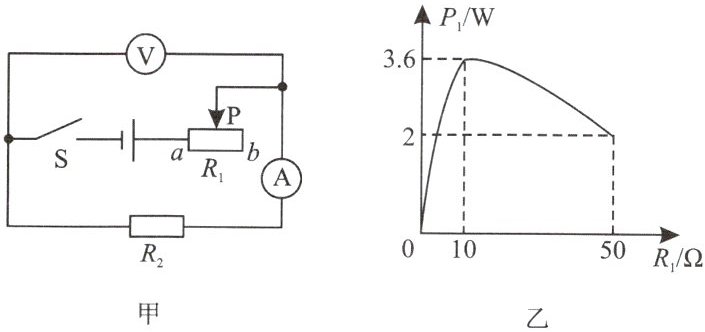

6. 如图甲所示，电源电压保持不变，闭合开关$ S$，滑动变阻器的滑片$ P$从$a$端移至$b$端的过程中，$R_1$消耗的电功率$P_1$随$R_1$阻值变化关系如图乙所示。下列分析错误的是(C)。


A.定值电阻$R_2$为$10\ \Omega$
B.电源电压为$12 V$
C.滑片$ P$置于$b$端时，闭合开关$ S$，电压表的示数为$10 V$
D.滑片$ P$置于$b$端时，闭合开关$ S$，通电$1\ minR_2$产生的热量为$24 J$

答案： 6.C

7. 小明家有一款家用空气炸锅如图甲所示，其简化电路如图乙所示，工作过程中电风扇始终转动，而发热管则通过温控开关有规律地闭合或断开，使锅内温度在一定范围内波动。其中电风扇功率为$44 W$，发热管电阻为$40\ \Omega$。小明用空气炸锅烘焙牛排时，设定温度为$180\ ° C$，总工作时间为$20\ min$，温度传感器显示锅体温度随时间变化关系图像如图丙所示。
(1) 为使空气炸锅能自动停止工作，应在图乙电路中的小于(选填“$a$”或“$b$”)处串联一个定时开关。
(2) 空气炸锅正常工作到$12\ min$时，图乙电路$c$点电流为多少？
(3) 这次空气炸锅在额定电压下烘焙牛排共消耗了多少电能？

答案： 7.
(1)小于
![img alt=7
(2)](图片编号或题号未给出，此处按规则描述为7
(2)对应的图片)
(3)80 W
