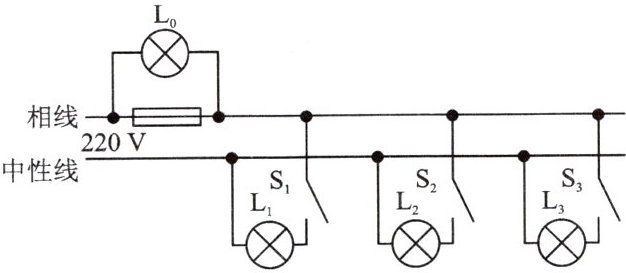

12. 如图，在一条尚未装好保险丝的家庭电路中，先把灯泡$ L_0$接在装保险盒的两个接线柱上，当只闭合$ S_1$时，$ L_0$和$ L_1$发光都偏暗；当只闭合$ S_2$时，$ L_0$正常发光；当只闭合$ S_3$时，$ L_0$不发光。4只灯泡的额定电压均为$220\ V$，则下列判断正确的是(A)。


A.灯泡$ L_1$所在支路正常
B.灯泡$ L_2$所在支路正常
C.灯泡$ L_3$所在支路正常
D.装好保险丝，合上所有开关后，灯泡都能正常发光

答案： 12.A

13. 小明正在看电视，妈妈要到书房看书，她把台灯的插头插入插座后，闭合开关，电视机和家里的其他用电器都停止了工作。造成这种情况的原因除了停电，最大的可能是(D)。

A.电视机中某处断路
B.用电器的总功率过大
C.插座中某处短路
D.台灯中某处短路

答案： 13.D

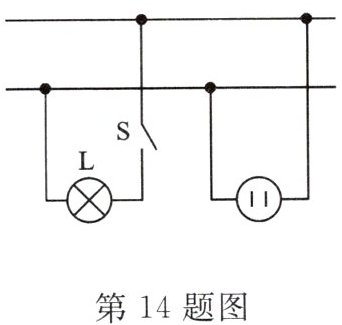

14. 小科家部分线路连接如图所示。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的火线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其他用电器仍正常工作，则灯L处电路断路 (选填“断路”或“短路”)。

答案： 14.火 断路

15. 在如图所示的家庭电路中，插座不能正常工作，经检测发现$BD$间断路，闭合开关S，下列说法正确的是(B)。

A.灯不会发光
B.正确使用测电笔接触$A$点，测电笔会发光
C.若此时站在地上的人接触$C$点，漏电保护器会切断电路
D.若将开关和灯互换位置，仍然符合安全用电原则

答案： 15.B
