《2026年课堂作业武汉出版社九年级物理下册人教版》

4. 某实验室电流表的内部结构如图所示。多匝金属线圈悬置在磁体的两极间，线圈同时与一根指针和一个弹簧相连。当给线圈通电时，线圈转动带动指针偏转，使弹簧形变，便可显示出电流的大小。关于该现象，下列说法正确的是(D)。


A.该电流表是利用电磁感应原理工作的
B.电磁铁的原理与该电流表的工作原理相同
C.线圈中有电流通过时，把机械能转化为电能
D.线圈中电流越大，弹簧的弹性势能越大

答案： 4.D

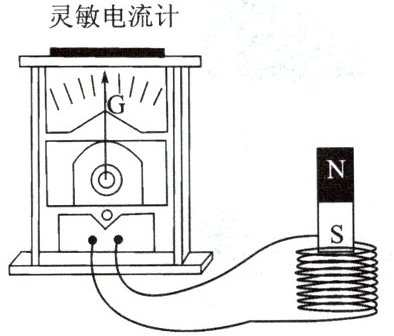

5. 如图所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列操作不能使灵敏电流计指针发生偏转的是(D)。


A.线圈不动，磁铁快速向上
B.线圈不动，磁铁快速向下
C.磁铁不动，线圈快速向上
D.线圈和磁铁同时同速向上

答案： 5.D

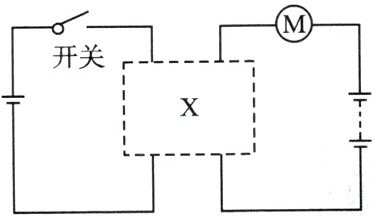

6. 某汽车启动电动机的电路如图所示。当启动器开关闭合时，有细小电流通过器件$ X$，接着有强大电流通过电动机，并将电动机启动。请你根据所学知识想一想，$ X$可能是(B)。


A.灵敏电流计
B.电磁继电器
C.电动机
D.发电机

答案： 6.B
