《2026年课堂作业武汉出版社九年级物理下册人教版》

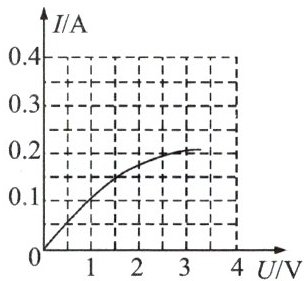

2. 小明同学在“测量小灯泡灯丝电阻”实验中，根据测量数据绘制了灯丝的电流与电压的关系如右图所示。从图像上看，灯丝的电流与其两端电压不成正比。小明向同学们咨询，大家这样解释：随着灯丝两端电压的升高，通过灯丝的电流也随之增大，在单位时间内，电流通过灯丝产生的热量越来越多，使灯丝温度升高，电阻变大(选填“变大”或“变小”)。灯丝的电阻发生了变化，因此，灯丝的电流与其两端电压不成正比。

答案： 2.热量 变大

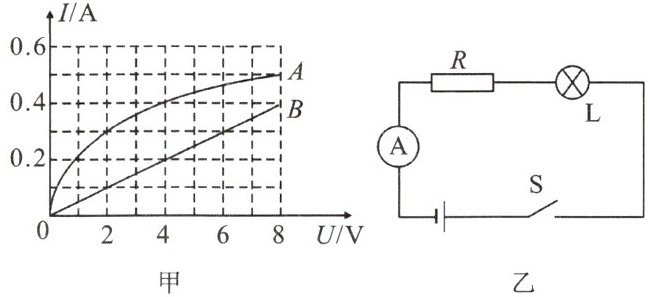

3. 如图所示，图甲中的 $A$、$B$ 分别为小灯泡和定值电阻的 $I-U$ 图像，则小灯泡电阻随温度的升高而增大，当小灯泡和定值电阻的连接情况如图乙所示时，电源电压为 $8\ V$，小灯泡的实际电功率为0.6 $W$，定值电阻的阻值为20 $\Omega$，定值电阻的电功率为1.8 $W$。

答案： 3.增大 0.6 20 1.8

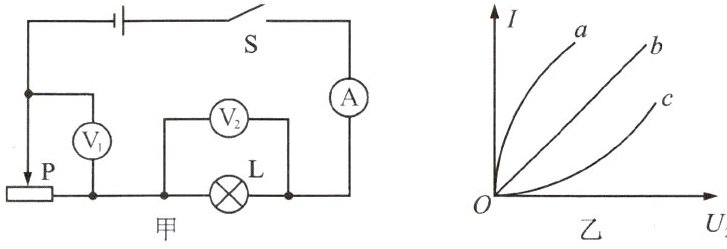

4. 如图甲所示，闭合开关 $S$，当滑动变阻器滑片 $P$ 向右移动的过程中，电流表的示数将变大，电压表 $V_1$ 的示数将变小，电压表 $V_2$ 的示数将变大(以上均选填“变大”“变小”或“不变”)；将电压表 $V_2$ 的示数 $U_2$ 与电流表的示数 $I$ 的关系用图像表示，则应是图乙中的a(选填“$a$”“$b$”或“$c$”)。

答案： 4.变大 变小 变大 a

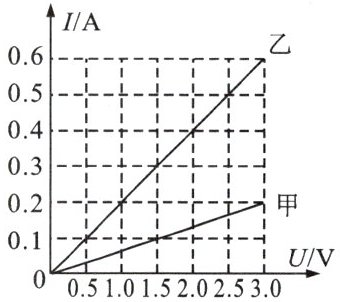

5. 甲、乙两个电阻的 $I-U$ 关系图像如图所示，若把两个电阻串联接在同一电路中，则下列说法正确的是(C)。

A.甲、乙两个电阻的电流之比是 $1:3$
B.甲、乙两个电阻两端的电压之比是 $1:1$
C.甲、乙两个电阻的大小分别是 $15\ \Omega$ 和 $5\ \Omega$
D.甲、乙两个电阻消耗的电功率之比是 $1:3$

答案： 5.C
