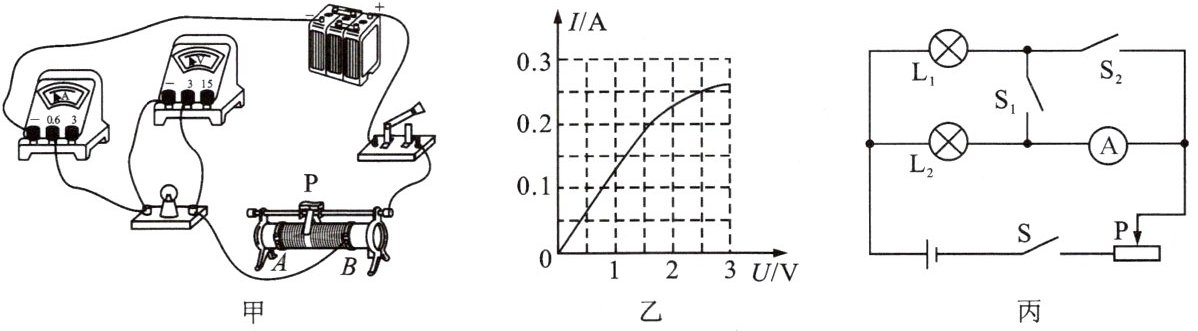

5. 在“小灯泡的电功率随电压变化”的实验中，小明选用如图甲所示的电路，其中电源电压为$6 V$，小灯泡的额定电压为$2.5 V$(灯丝电阻约为$10\ \Omega$)。

(1)连接完电路闭合开关前，应将图甲中滑动变阻器的滑片滑到$A$(选填“A”或“B”)端。
(2)闭合开关，移动滑动变阻器的滑片，发现电压表有示数而灯泡不亮，原因可能是灯泡$灯丝开路(断了)$。
(3)排除故障后，闭合开关，移动滑片，电压表的读数是$2.0 V$，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向$B$(选填“A”或“B”)端移动。
(4)根据实验中测得的数据，绘制出小灯泡的电流随它两端电压变化的关系如图乙所示，分析图像可知：小灯泡的额定功率为$0.625$W。
(5)在缺少电压表的情况下，小明重新设计的测量小灯泡的额定功率的电路如图丙所示。$ L_1$是额定电压为$2.5 V$的小灯泡，$ L_2$是另外一个标有“$2.5 V 1.25 W$”的小灯泡，请你将下列实验过程补充完整。
①闭合开关 S 和$ S_2$，断开开关$ S_1$，调节滑动变阻器的滑片，使电流表示数为$0.5$A。
②闭合开关 S 和$ S_1$，断开开关$ S_2$，保持滑动变阻器的滑片位置不变，记录此时电流表的示数为$I$。
③请利用此小题中的数据和$I$，表示出小灯泡$ L_1$的额定功率的表达式$P_{额} =$$2.5V(I - 0.5A)$。

答案： 5.
(1)A
(2)灯丝开路(断了)
(3)B
(4)0.625
(5)①0.5 ③2.5V(I - 0.5A)
