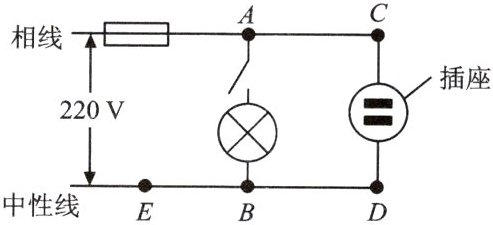

16. 下图是某家庭电路，闭合开关，灯不亮。用测电笔接触$C$点，氖管不发光，接触$D$点，氖管发光。已知该电路有两处故障，则下列判断可能正确的是(C)。

A.$AC$间断路，$CD$间短路

B.$AC$间断路，$BD$间断路
C.$AC$间断路，$EB$间断路
D.$EB$间断路，$CD$间短路

答案： 16.C

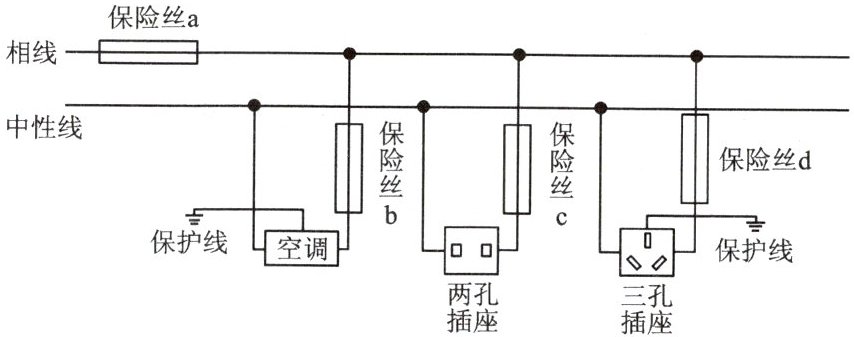

17. 某家庭部分电路如图所示，在三孔插座上刚插上电热水壶(开关未闭合)的插头时，保险丝$d$熔断，家中其他用电器都正常工作。以下说法正确的是(A)。

A.造成该故障的原因可能是电热水壶插头短路了
B.保险丝熔断后，应立即更换新保险丝，恢复供电
C.保险丝$d$熔断后，用测电笔测试三孔插座的左、右两孔，只有测右孔时氖管发光
D.在选择保险丝的规格时(以保险丝$b$为例)，保险丝$b$熔断电流应小于空调的额定电流

答案： 17.A
