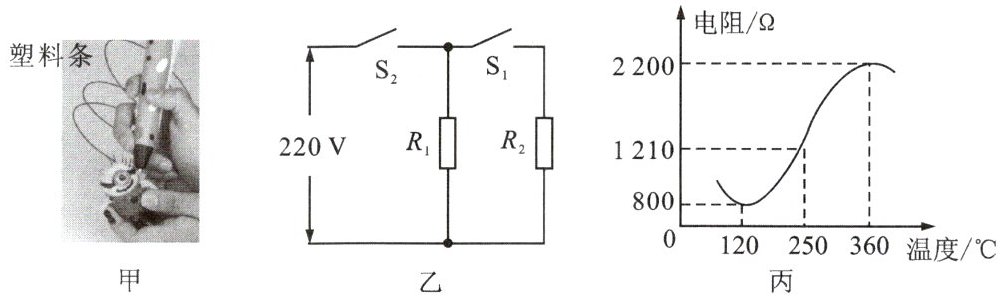

14. 在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热熔的塑料，塑料在空气中迅速冷却，变成特定的形态(如图甲)。其内部电路如图乙所示，$R_1$、$R_2$是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙所示。

(1)打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀。可见，塑料不是(选填“是”或“不是”)晶体。
(2)打印笔工作有快、慢两挡。快挡打印时，图中开关$S_1$应处于闭合状态，若此时温度为$250\ ° C$，打印笔的电功率是80 W。
(3)打印笔正常工作时的温度能自动稳定在$250\ ° C$左右，结合图丙信息，说明理由。

答案： 14.
(1)不是
(2)闭合 80 W
(3)由图丙可知,当温度超过250℃时,电阻增大,根据P=$\frac{U^2}{R}$可知,功率减小,产热减慢,则温度下降;当温度低于250℃时,电阻减小,功率增大,产热加快,温度上升,因此,打印笔正常工作时的温度能自动稳定在250℃左右。

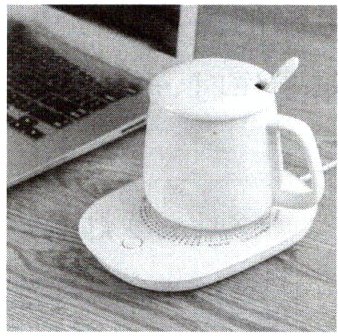

15. 如图所示，一款电保温杯垫，能使放置其上的杯内的水温度保持在$55\ ° C$左右，功率为$16 W$。把质量为$200 g$、初温为$51\ ° C$的水倒入杯中保温，$5 min$后升高到$55\ ° C$。已知$c_水 = 4.2×10^3 J/(kg· ° C)$。这段时间内，水吸收的热量为3.36×$10^3$$ J$，杯垫消耗的电能为4.8×$10^3$$ J$，杯垫给水加热的效率为70%。

答案： 15.3.36×$10^3$ 4.8×$10^3$ 70%

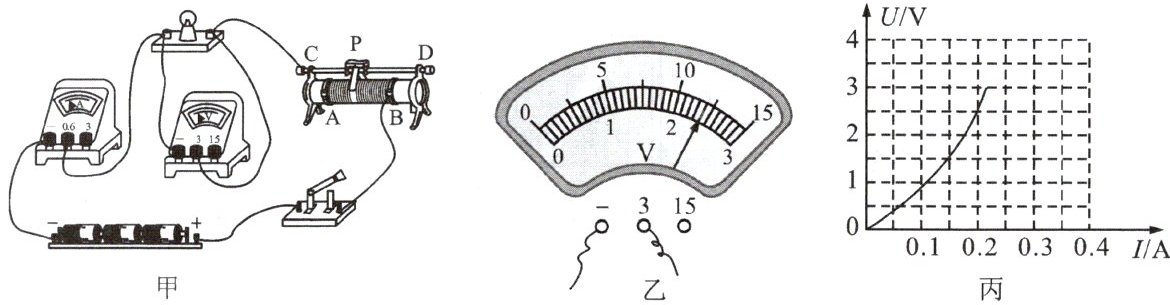

16. 如图甲，某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，小灯泡额定电压为$2.5 V$。

(1)电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，他们分析电路故障可能是B。
A. 小灯泡断路
B. 小灯泡短路
C. 滑动变阻器断路
(2)故障排除后，重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为2.4$ V$。
(3)在(2)的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向B(选填“A”或“B”)接线柱移动。
(4)他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图像，根据图像信息，小灯泡的额定功率是0.5$ W$。
(5)一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是B。
A. 探究电流与电阻的关系
B. 探究电流与电压的关系
C. 探究电流产生的热量与电阻的关系

答案： 16.
(1)B
(2)2.4
(3)B
(4)0.5
(5)B
