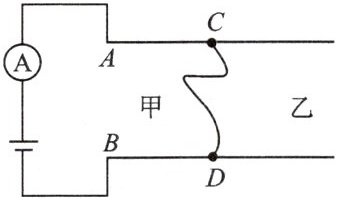

15. 甲、乙两地之间沿直线架设了两条输电线，输电线在钢芯外侧绞绕铝线，是为了减少因电流的热效应而损失的电能。已知每条输电线每千米的电阻为$0.2\ \Omega$，现输电线某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图所示的电路中，电压表应接在AB(选填“$AB$”或“$CD$”)两点之间；若电压表和电流表的示数分别为$4\ V$和$0.5\ A$，则短路位置离甲地20$ km$。

答案： 15.热 AB 20

16. 图甲是小明家卧室的一个插座，他用测电笔测试插座的$A$孔，氖管发光，则$A$孔接的是火线；图乙是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的D(选填“C”或“D”)插脚接相线。

答案： 16.火 D

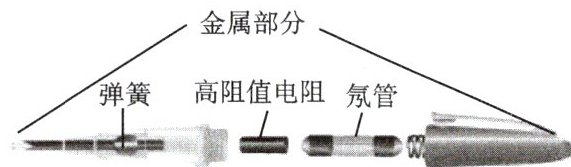

17. 测电笔是日常生活中用来辨别相线和中性线的工具。如图，其金属体笔尖和金属体笔尾间串联一个高阻值电阻。若测电笔内的电阻为$1\ M\Omega$，小明正用测电笔接触家庭电路中的相线，这时相线、测电笔、人体和大地形成通路，不计人体和其他部位的电阻值，通过小明身体的电流为2.2×10⁻⁴A，此时测电笔氖管会(选填“会”或“不会”)发光。

答案： 17.串 2.2×10⁻⁴ 会
