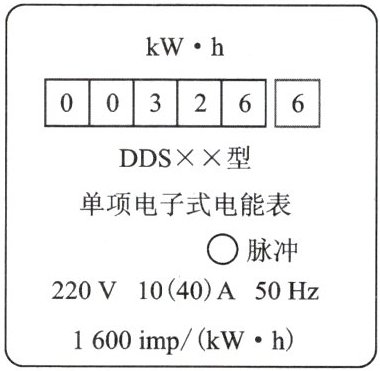

3. 在“对家庭用电的调查研究”综合实践活动中，小明发现家中电能表的表盘如图所示，该电能表的读数为$326.6$$ kW · h$，他家同时工作的用电器总功率不能超过$8800$W。小明想测家中电热水壶的功率，只让电热水壶在电路中工作，指示灯闪烁了 48 次用时 1 min，则该电热水壶的功率为$1800$W。

答案： 3.326.6 8800 1800

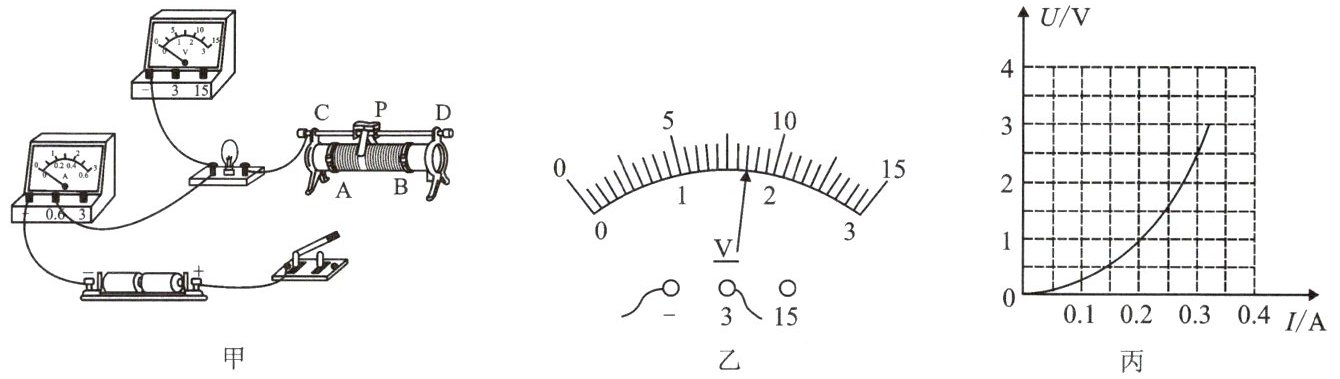

4. 图甲为“小灯泡的电功率随电压变化”的实验装置，已知小灯泡标有“$2.5 V$”字样。
(1)请用笔画线代替导线，在图甲中将实验电路连接完整(要求：滑动变阻器的滑片向右移动时灯泡变亮)。

(2)在检查电路无误后进行实验，当电压表的示数如图乙所示时，为了测量小灯泡正常发光的电阻，应将滑动变阻器的滑片 P 向$B$(选填“A”或“B”)接线柱移动，同时眼睛注意观察$电压表$(选填“电压表”“电流表”或“小灯泡”)，直至小灯泡正常发光。
(3)通过移动滑动变阻器的滑片 P，进行多次测量记录数据，并绘制$U-I$图像，如图丙所示，由此可得小灯泡的额定功率为$0.75$W。

答案：
4.
(1)如图

(2)B 电压表
(3)0.75
