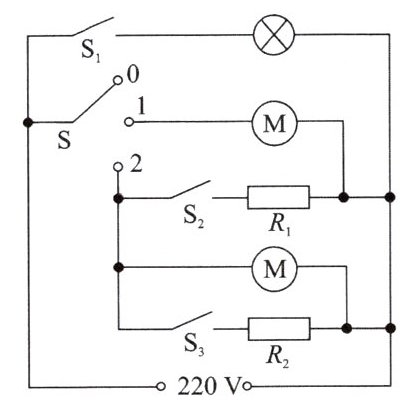

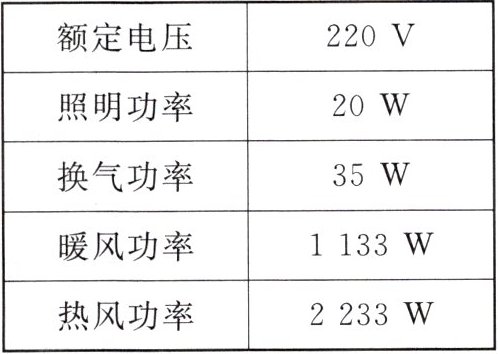

7. 某同学家浴室里安装了一款风暖浴霸，它既具有实现照明、换气的功能，又具有送自然风、暖风及热风的功能，其简化电路如图所示，开关 S 可分别与 0、1、2触点接触，$R_1$、$R_2$是两根阻值相同的电热丝。下表所示为浴霸电路的部分参数。


关于下列结论中正确的是(C)。
①开关$S_1$断开，S 与触点 1 接触时，浴霸处于送自然风状态
②每根电热丝的阻值为$44\ \Omega$
③电路中通过开关 S 的电流最大为$10.15\ A$
④浴霸工作$10\ min$，电路消耗的电能最大为$1.3398×10^6\ J$

A.①③
B.②③
C.②④
D.③④

答案： 7.C

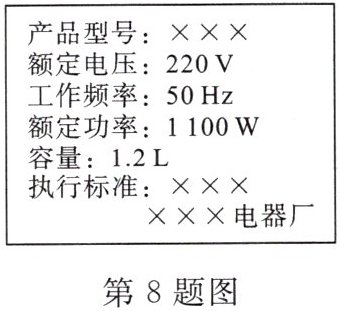

8. 下图是家庭、宾馆常用的一款电热水壶上的铭牌。根据铭牌上提供的信息回答下列问题：该电热水壶正常工作时的电阻为44$\Omega$；当该电热水壶工作时间实际电压为$198\ V$时，烧开一壶水需要$5\ min$，其消耗的电能是2.673×10⁵$J$。

! !

答案： 8.44 2.673×10⁵

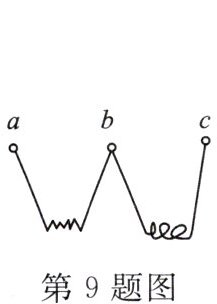

9. 如图，电源电压保持不变，$ab$、$bc$是两根电阻丝。若把$ab$接到该电源上，功率是$36\ W$；若把$bc$接到该电源上，功率是$9\ W$，则将$ac$接到该电源上时的功率是7.2$W$。

答案： 9.7.2
