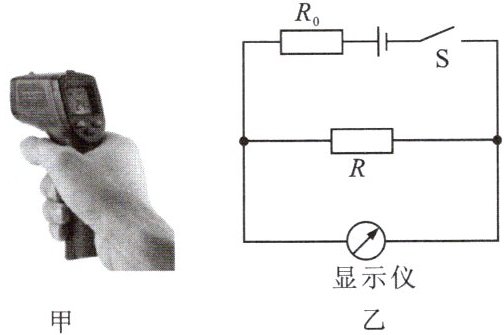

6. 常用的某款手持式电子测温仪如图甲所示，它工作的原理如图乙所示，其中电源电压保持不变，$R$是热敏电阻，用于靠近人体测温，定值电阻$R_0$为保护电阻，显示仪由电流表或电压表改装而成。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是(C)。


A.图乙中的显示仪是由电流表改装成的
B.热敏电阻$R$的阻值随着温度的升高而减小
C.将$R_0$更换为阻值更小的电阻，测相同温度，显示仪示数变大
D.被测者体温越高，整个电路消耗的电能越大

答案： 6.C

7. 在如图所示的电路中，当开关S闭合，若甲、乙两表都是电压表，则两表的示数之比$U_甲:U_乙 = 3:2$；当开关S断开，若甲、乙两表都是电流表，则两表的示数之比$I_甲:I_乙$为(D)。


A.$2:1$
B.$3:1$
C.$2:3$
D.$1:3$

答案： 7.D

8. 甲灯和乙灯的铭牌部分信息如图所示，下列说法正确的是(C)。


A.两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B.串联后接在$220 V$的电路中，因为通过它们的电流相等，所以两灯一样亮
C.串联后接在$220 V$的电路中，因为甲灯实际功率较大，所以甲灯较亮
D.串联后接在$220 V$的电路中，因为乙灯额定功率较大，所以乙灯较亮

答案： 8.C

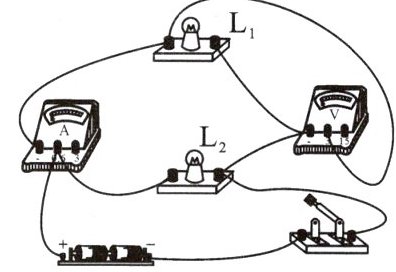

9. 某同学利用如图所示的电路进行实验，闭合开关后，$L_1$、$L_2$正常发光，两个电表都有示数。但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是(B)。


A.电压表断路
B.电流表断路
C.灯泡$L_1$断路
D.灯泡$L_2$断路

答案： 9.B
