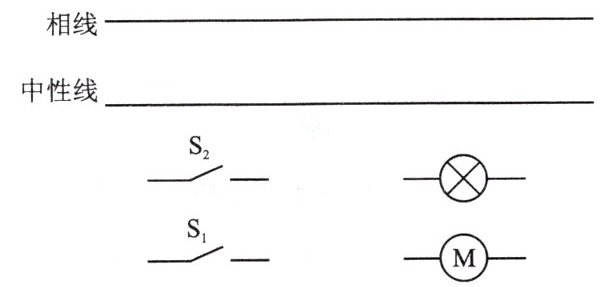

15.下图为教室中投影仪的不完整电路。投影仪灯泡的功率很大，需要风扇给其散热。使用时，先闭合开关$S_1$，风扇转动，再闭合开关$S_2$，灯泡发光;若只闭合开关$S_2$，灯泡不亮。请把电路连接完整。

火线 相线
零线 中性线
S₂ $S_2$
S₁ $S_1$

答案：
15. 如图 火线 零线 S₂ S₁ M

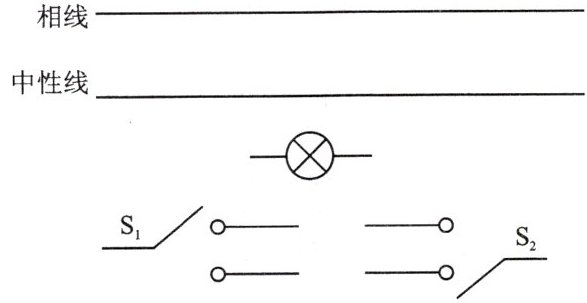

16.教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关以便于控制。为从这一头开(或关)灯而到另一头能够关(或开)灯，请在所示的图中按设计要求把灯和开关接入电路。

火线 相线
零线 中性线

答案：

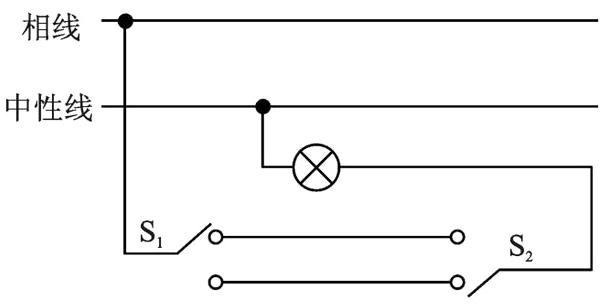

16. 如图 火线 零线 S₁ S₂

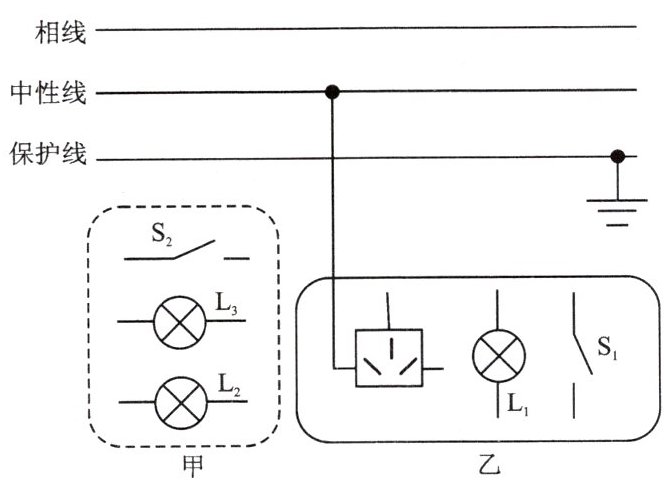

17.如图，甲是家庭电路中的照明系统，乙是给用电器供电的插线板系统，其一部分已与电源线相连。对甲的要求:开关$S_2$同时控制灯$L_2$、$L_3$的亮灭。对乙的要求:开关$S_1$断开时，指示灯$L_1$不亮，插孔不能提供工作电压;$S_1$闭合时，插孔能提供工作电压;如果指示灯$L_1$损坏，$S_1$闭合时插孔也能提供工作电压。请在图中画出各元件能够正常工作的连接方式，并把插线板与电源线相连。

火线 相线
零线 中性线
地线 保护线

答案：

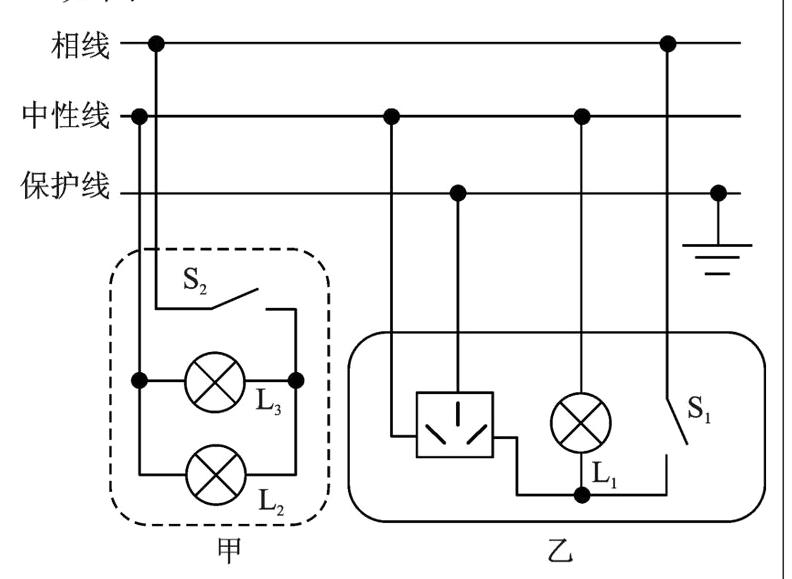

17. 如图 火线 零线 地线 甲 S₂ L₃ L₂ 乙 开关 L₁ S₁
