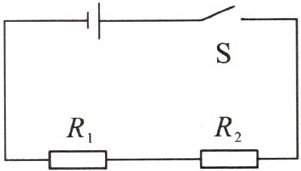

4. 两定值电阻$R_1=10\ \Omega$，$R_2=5\ \Omega$，现将$R_1$、$R_2$接入如图所示的电路中，电源电压为$3\ V$，当开关$S$闭合时，下列分析正确的是(B)。


A.通过$R_1$、$R_2$电流之比为$1:2$
B.$R_1$、$R_2$两端的电压之比为$2:1$
C.$R_1$、$R_2$消耗的电功率之比为$1:2$
D.电路消耗总的电功率等于$2.7\ W$

答案： 4．B

5.测量小灯泡$L$和定值电阻$R$后得到的$I-U$关系如图所示。
(1)若把小灯泡$L$与定值电阻$R$并联在$2\ V$的电压下，小灯泡$L$与定值电阻$R$对应的电流之比为3：1，对应的电压之比为1：1，对应的电功率之比为3：1。
(2)若把它们串联在$5\ V$的电压下，小灯泡$L$与定值电阻$R$对应的电流之比为1：1，对应的电压之比为1：4，电功率之比为1：4。

答案： 5．
(1)3：1 1：1 3：1
(2)1：1 1：4 1：4

6. 家庭电路中，一个电炉的电热丝烧断后，去掉原来电热丝长度的$\frac{1}{6}$，将剩下的电热丝接在同一电源上。当通电时间相同时，电热丝消耗的电能是原来的(B)(电热丝的电阻与长度成正比，忽略温度对电热丝电阻的影响)。

A.$\frac{5}{6}$
B.$\frac{6}{5}$
C.$6$倍
D.$\frac{1}{6}$

答案： 6．B

7. 在探究“串联电路电压规律”的实验中，小林同学连接了如图所示的电路。当开关$S$断开时，发现电压表示数为$6\ V$，闭合开关$S$后，发现电压表示数变为$2\ V$，则开关$S$闭合后，下列说法正确的是(D)。


A.$R_1$的电阻与$R_2$的电阻之比为$2:1$
B.通过$R_1$的电流与通过$R_2$的电流之比为$2:1$
C.$R_1$两端的电压与$R_2$两端的电压之比为$3:1$
D.电源两端的电压与$R_2$两端的电压之比为$3:2$

答案： 7．D
