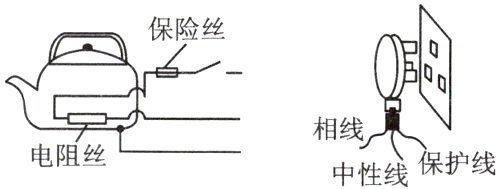

4.将如图所示的电热水壶的三条接线按照安全用电的原则对应连接到插头上。

答案：

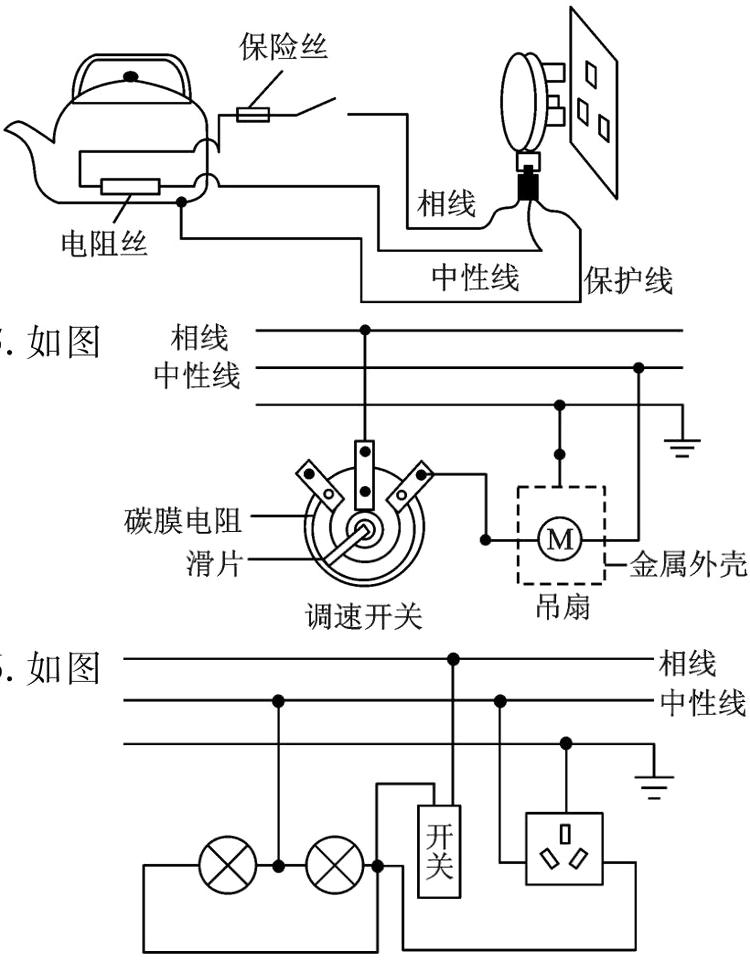

4. 如图 保险丝 电阻丝 火线 零线 地线

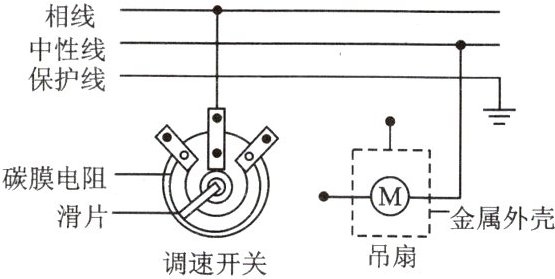

5. 如图，请把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。

火线 相线
零线 中性线
碳膜电阻 保护线
滑片 碳膜电阻
调速开关 滑片
吊扇 调速开关
金属外壳 吊扇

答案：
5. 如图 火线 零线 碳膜电阻 滑片 调速开关 吊扇 金属外壳

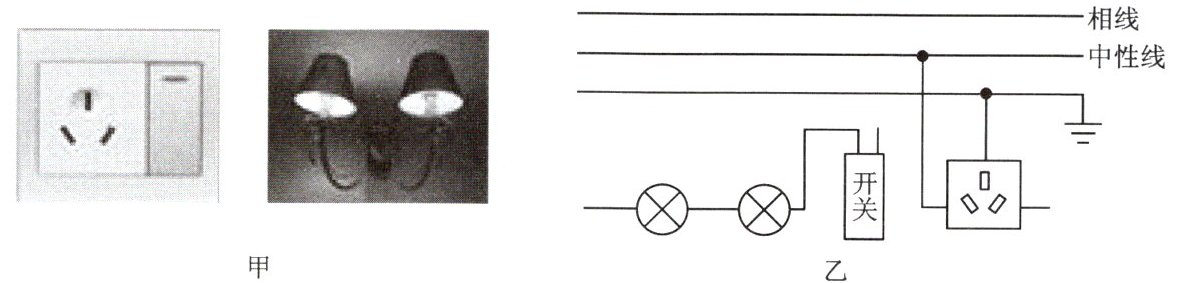

6. 图甲为小明家卧室内的“一开一插”式开关和两盏“$220\ V\ \ 10\ W$”的壁灯，其部分电路如图乙所示。开关能同时控制两盏壁灯和三孔插座，闭合开关时两盏壁灯都能正常发光，请将其电路连接完整。

火线 相线
零线 中性线

答案：
6. 如图 火线 零线 开关

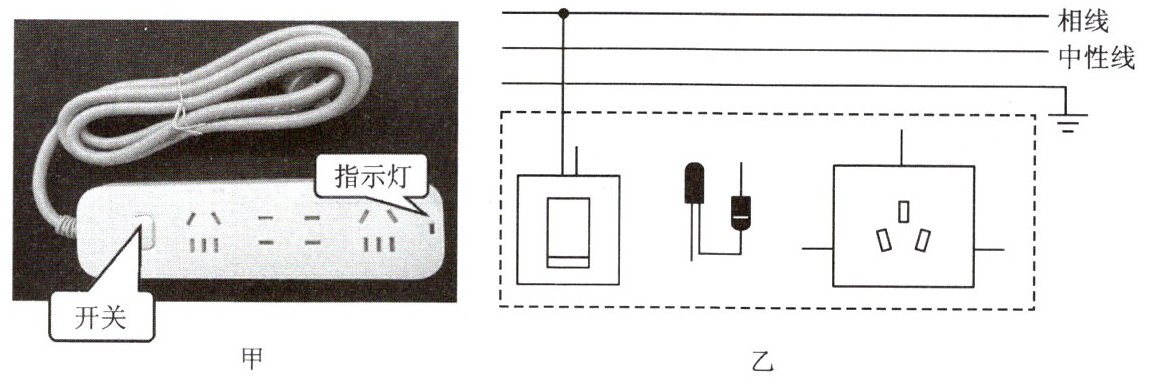

7. 图甲是小明家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

火线 相线
零线 中性线
(1)在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通。
(2)若指示灯规格为“$2\ V\ \ 20\ mA$”，则指示灯的保护电阻应为$1.09×10^{4}$$\Omega$时，指示灯才能正常工作。

答案：
7.

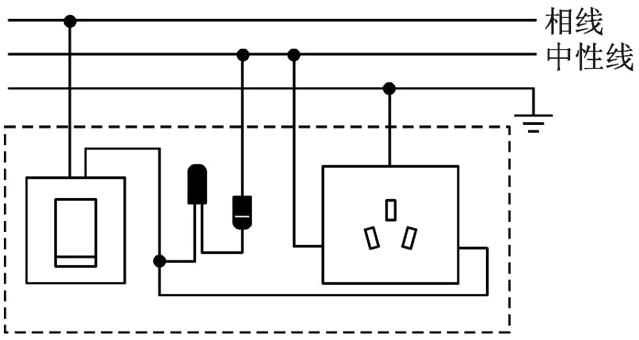

(1) 如图 火线 零线 地线
$(2)1.09×10^{4}$
