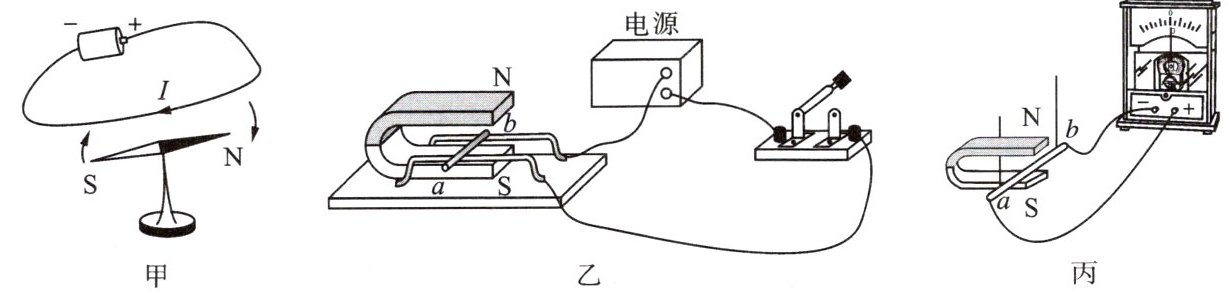

7. 电与磁的联系可以由以下三个实验来证实：

(1)如图甲所示，图中显示的是 奥斯特 实验，它证明了通电导体周围有 磁场 。
(2)如图乙所示，实验证实了 通电导体在磁场中受到力的作用 ，它的应用实例是 电动机 。
(3)如图丙所示，实验证实了 磁场能产生电流 。

答案： 7.
(1)奥斯特 磁场
(2)通电导体在磁场中受到力的作用 电动机
(3)磁场能产生电流

8. 寒冬，为了给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图所示。控制电路由电磁继电器、滑动变阻器$R_1$、热敏电阻$R_2$(安装在恒温箱内，阻值随温度升高而显著减小)、低压电源等组成。加热电路由电源、电热丝$R_3$和$R_4$等组成。调好$R_1$阻值，闭合开关$S_1$、$S_2$，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。

(1)通电线圈上端是 N 极，温度升高时，电磁铁的磁性 增强 。
(2)$R_3$阻值 小于 (选填“大于”或“小于”)$R_4$阻值。
(3)将$R_1$的阻值稍微调小一些，恒温箱控制的温度将 降低 。

答案： 8.
(1)N 增强
(2)小于
(3)降低
