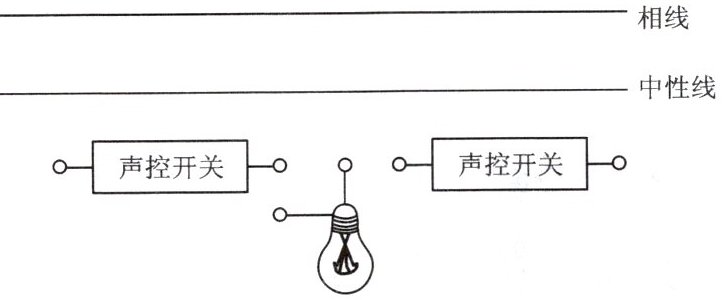

8.声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光，请用笔画线代替导线，按题意要求将下图中的电路连接完整。

火线 相线
零线 中性线

答案：
8. 如图 火线 零线 声控开关 声控开关 灯

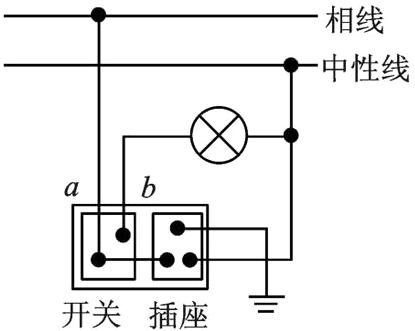

9. 一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)的实物如图甲所示，背面接线如图乙所示，“$a$”“$b$”是从开关接线柱接出的两根导线，请将图乙中的电路连接完整，使开关能控制电灯，又不影响插座供其他用电器使用。

火线 相线
零线 中性线

答案：
9. 如图 火线 零线 A B 开关 插座

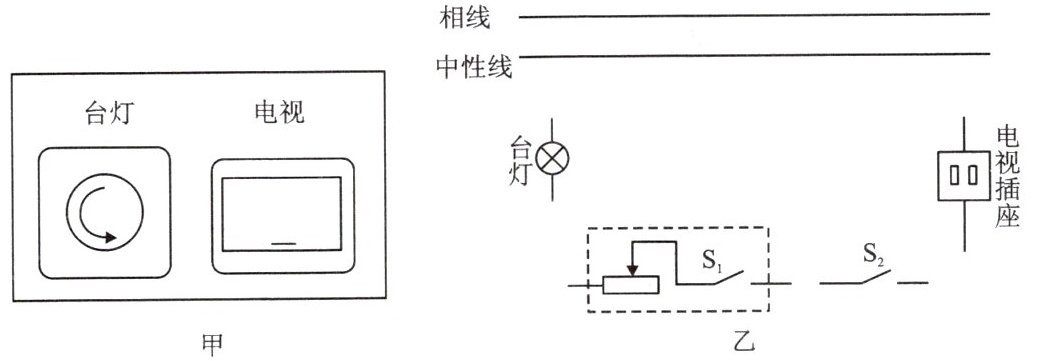

10.某宾馆床头柜上的开关如图甲所示，图乙是其控制的电路，其中$S_1$为旋钮开关，单独控制台灯的通断和亮度;$S_2$为单独控制电视插座的开关。请在图乙中将电路图连接完整，要求符合安全用电原则。

火线 相线
零线 中性线

答案：
10. 如图 火线 零线 台灯 电视插座 S₁ S₂
