《2026年课堂作业武汉出版社九年级物理下册人教版》

13. 在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是 相 线；为了防止触电，必须把用电器的开关装在 相 线上。(均选填“相”“中性”或“保护”)

答案： 14.相 相

14. 在新建的楼房里，控制插座的总开关上大多装有漏电保护器，漏电保护器和空气开关的作用 不同(选填“相同”或“不同”)；如果站在地上的人不小心接触了相线，这时 漏电保护器(选填“空气开关”或“漏电保护器”)会迅速切断电流，对人身起到保护作用。

答案： 15.不同 漏电保护器

15. 电冰箱的金属外壳接地后，即使出现漏电现象人也没有触电的感觉，这是因为接地的导线与站在地面上的人是并联的，由于人体电阻远远大于导线电阻，所以通过人体的电流非常 小；为防止因漏电现象造成触电事故的发生，家庭电路中需安装 漏电保护器(选填“空气开关”或“漏电保护器”)。

答案： 15.小 漏电保护器

16. 保险丝应 串 联在电路中，它的作用是在电流增大到危险程度之前 切断 电路，更换保险丝时，一定要先 切断 电源。

答案： 16.串 切断 切断

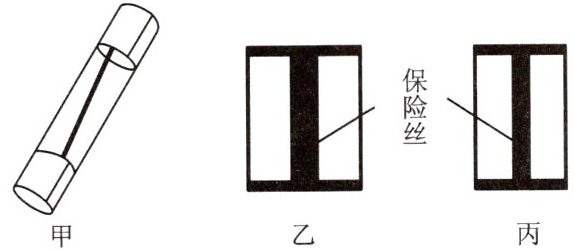

17. 为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管截面图，若两管内熔丝(俗称“保险丝”)的材料相同，长度相同，粗细不同，则两图中 图丙 保险丝的电阻小。当乙、丙两图的保险管通过相同的电流时，图乙 保险丝的发热功率大。(均选填“图乙”或“图丙”)。

答案： 17.图丙 图乙

18. 随着人们生活水平的提高，电热水器广泛进入百姓家庭。同时，因为不当使用电热水器而造成的安全事故也频频发生。但奇怪的是，这些“伤人”的电热水器绝大多数是符合国家标准的。也就是说，发生热水器伤人事故的“罪魁祸首”多数不是热水器本身，而是来自用户家中不安全的用电环境，如接地不良、相线与保护线接反、采用劣质的开关插座、线路老化、短路等。
针对这一现象，电热水器的“防电墙”技术被正式列入新国家标准。“防电墙”的确切表述是“水电阻衰减隔离法”，它是利用了水本身所具有的电阻，相当于在使用电热水器时，在人体和相线之间装了一个很大的电阻。当电热水器在 220 V 的电压下工作时，一旦发生漏电现象，经过“防电墙”的作用，出水口处人体承担的电压不会超过 12 V。这样的电压不会对人体造成伤害，从而有效地保障使用者的安全。
(1)所谓的“防电墙”，就是在热水器的进水口和出水口各接入一根塑料管，水通过塑料管才能流进电热水器，流到人体上。关于它的防电原理，下列说法错误的是(A)。
A. 纯净的水是导体，生活中含有杂质的水是绝缘体
B. 进、出水管的管壁由绝缘材料制成
C. 进、出水管越长，防电效果越好
D. 进、出水管越细，防电效果越好
(2)“防电墙”技术相当于在人体和相线之间装了一个很大的“水电阻”，一旦发生漏电现象，“水电阻”与人体 串联(选填“串联”或“并联”)在一起；这个“水电阻”会起到 分压(选填“分压”或“分流”)的作用；若发生漏电后，加在人体两端电压恰好为 12 V，则“水电阻”的阻值与人体阻值的比值是 52:3。

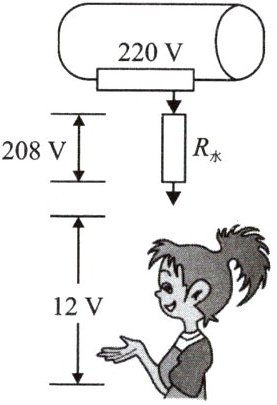

(3)经过“防电墙”处理后，人体承受的电压不高于 12 V，如图所示。按电热水器新国家标准要求，装有“防电墙”的电热水器应保证泄漏电流值不超过 5 mA。由此可计算出“防电墙”的“水电阻”的最小值为多少？

答案： 18.
(1)A
(2)串联 分压 52:3
(3)经过防电墙处理后，人体承受的最大电压为$12\ V$，且“水电阻”和人体串联，最大电流为$5\ mA=0.005\ A$，由图可知“水电阻”两端的电压$U_ 水=208\ V$，根据欧姆定律可得“水电阻”的最小阻值：$R_ 水min=\frac{U_ 水}{I_ max}=\frac{208\ V}{0.005\ A}=4.16×10^4\ \Omega$。
