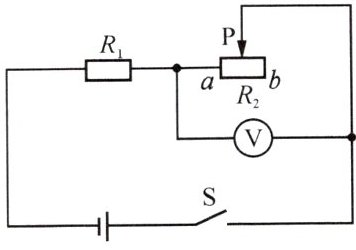

3. 在如图所示的电路中，电源电压保持不变，闭合开关$ S$，当滑片$ P$置于滑动变阻器的中点时，电压表的示数为$6 V$；当滑片$ P$置于滑动变阻器的$b$端时，$R_2$两端的电压变化了$2 V$，此后$15\ s$内定值电阻$R_1$产生的热量为$60\ J$。下列结论错误的是(A)。


A.电源电压为$8 V$
B.$R_1$先、后两次消耗的电功率之比为$9:4$
C.$R_1$的阻值为$4\ \Omega$
D.滑动变阻器$R_2$的最大阻值为$8\ \Omega$

答案： 3.A

4. 如图，电源电压为$6 V$保持不变，电阻$R_1$的阻值为$5\ \Omega$，滑动变阻器上标有“$10\ \Omega\ 1 A$”的字样。在元件安全的情况下，移动滑动变阻器滑片$ P$的过程中，下列结论正确的是(AC)。


A.$R_1$的功率范围是$0.8\sim5\ W$
B.$R_1$的功率范围是$0.8\sim7.2\ W$
C.$R_2$的取值范围是$2\sim10\ \Omega$
D.$R_2$的最大功率是$1.6\ W$

答案： 4.AC
