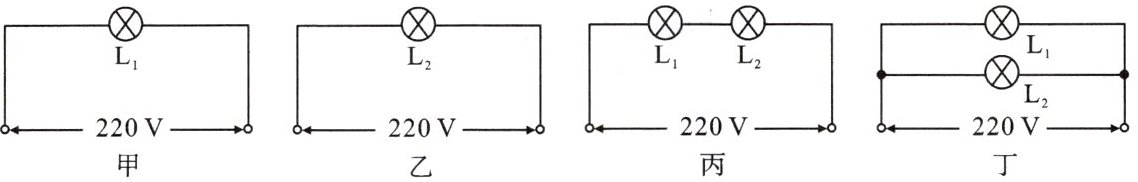

13. 某研究性学习小组利用标有“$220\ V \ \ 40\ W$”的灯泡$L_1$和标有“$220\ V \ \ 15\ W$”的灯泡$L_2$所设计的四个电路图如下，当把它们分别接入同一家庭电路中时，对甲、乙、丙、丁四个电路消耗的实际功率大小排列正确的是(A)。


A.$P_丁 ＞ P_甲 ＞ P_乙 ＞ P_丙$
B.$P_甲 ＞ P_丁 ＞ P_丙 ＞ P_乙$
C.$P_丁 ＞ P_乙 ＞ P_甲 ＞ P_丙$
D.$P_甲 = P_乙 = P_丙 = P_丁$

答案： 13.A

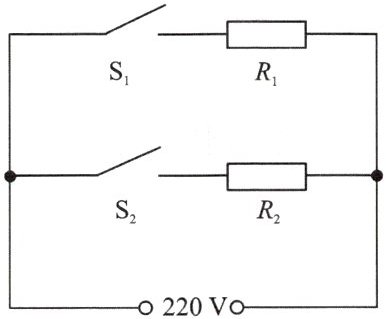

14. 下图是小红家电取暖器的简化电路图，其中$R_1$、$R_2$为加热电阻丝(已知$R_1 ＞ R_2$)。该电取暖器正常工作时分高温、中温、低温三挡，铭牌上标有“$1200\ W/?\ W/400\ W$”字样。下列说法正确的是(B)。


A.若要使电取暖器在“高温挡”工作，只需要闭合开关$S_2$
B.电阻丝$R_2$的大小为$60.5\ \Omega$
C.电取暖器在“高温挡”正常工作$5\ min$，电路产生的热量为$3.6×10^6\ J$
D.“?”处的数值是$600$

答案： 14.B

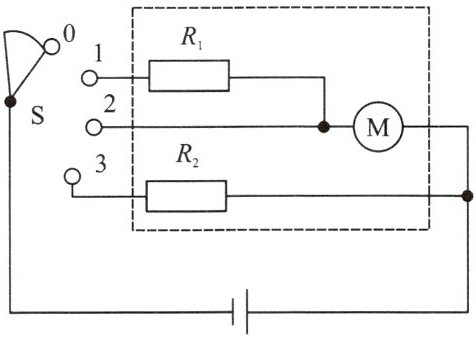

15. 下图是某同学设计的一款吹风机简化电路图，它可以实现常温高速、暖风低速和热风高速三种吹风功能，电动机上标有“$6\ V \ \ 3\ W$”字样，电源电压保持$6\ V$不变，发热电阻$R_1$、$R_2$的阻值分别为$8\ \Omega$、$5\ \Omega$。该同学由此得出的结论中，正确的是(D)。

①开关 S 与 0、1 触点接触时，吹风机为常温高速吹风功能
②吹风机处于暖风低速吹风功能时，电路的总电阻为$20\ \Omega$
③开关 S 与 2、3 触点接触时，电路中的总电流为$1.7\ A$
④吹风机处于热风高速吹风功能时，发热电阻$1\ min$产生的热量为$612\ J$

A.①②④
B.②③
C.③④
D.③

答案： 15.D
