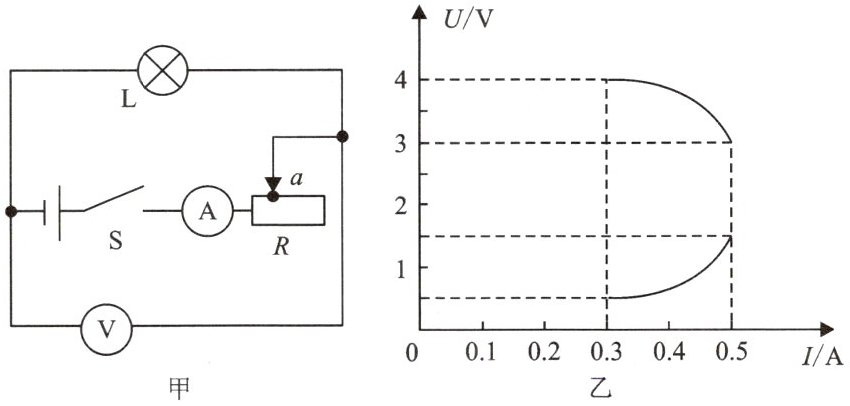

6. 在如图甲所示电路中，电源电压恒定不变，电流表量程是 $0\sim0.6\ A$，电压表量程是 $0\sim3\ V$。闭合开关 $S$，在滑动变阻器 $R$ 的滑片从最右端向左滑到 $a$ 点的过程中，滑动变阻器 $R$ 和灯泡 $L$ 的 $U-I$ 图像分别如图乙所示，当滑片在 $a$ 点时灯泡 $L$ 恰好正常发光。下列说法正确的是(D)。


A.电源电压为 $4\ V$
B.灯泡 $L$ 正常发光时的电阻为 $6\ \Omega$
C.电路中允许的最大功率为 $2.25\ W$
D.电压表测量的是滑动变阻器 $R$ 两端的电压

答案： 6.D

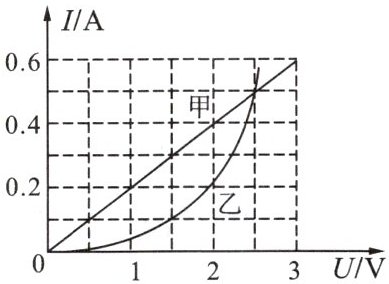

7. 在探究“导体中的电流与电压的关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列说法正确的是(D)。


A.乙元件是一个定值电阻
B.甲、乙两个元件中的电流与电压都成正比
C.若将甲、乙两个元件串联起来接到电路中，当通过甲元件的电流为 $0.2\ A$ 时，甲、乙两元件总电压是 $2.5\ V$
D.若甲、乙两个元件并联后，接到电压为 $2\ V$ 的电路中，甲、乙元件的功率之比为 $2:1$

答案： 7.D

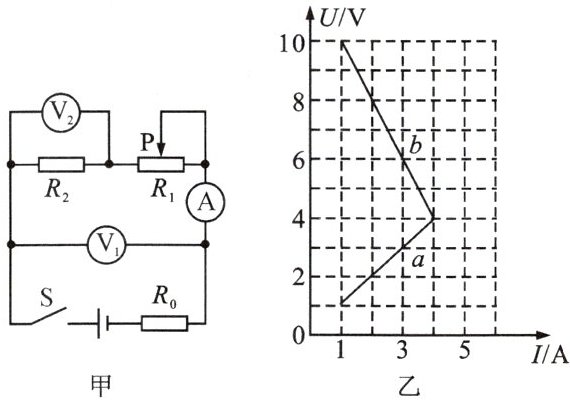

8. 在如图甲所示电路中，将滑动变阻器 $R_1$ 的滑片从一端移动到另一端的过程中，两电压表示数随电流表示数的变化如图乙所示，下列说法正确的是(D)。


A.电源电压为 $14\ V$
B.滑动变阻器 $R_1$ 的阻值最大为 $6\ \Omega$
C.滑片在阻值最小端时，通电 $10\ s$，电阻 $R_0$ 产生的电热为 $160\ J$
D.滑片在阻值最大端时，通电 $10\ s$，电阻 $R_0$ 消耗的电能为 $20\ J$

答案： 8.D
