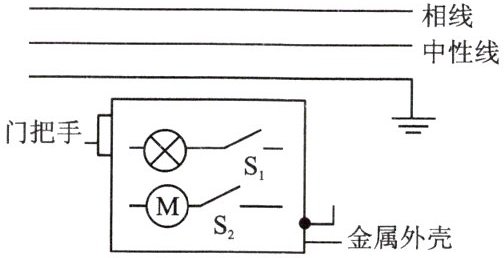

11.冰箱工作时的部分电路如图所示。冰箱内照明灯由开关$S_1$控制，压缩机 M 由开关$S_2$控制。根据题意，将下图连接完整，要求符合安全用电原则。

火线 相线
零线 中性线

答案：

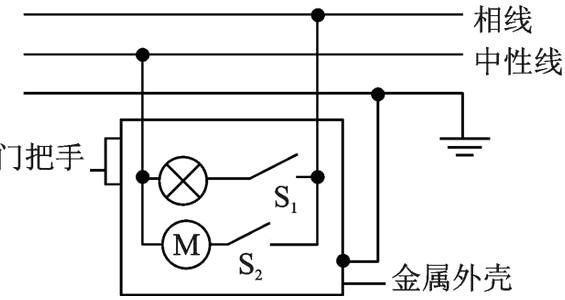

11. 如图 火线 零线 门把手 开关 金属外壳 S₁ S₂

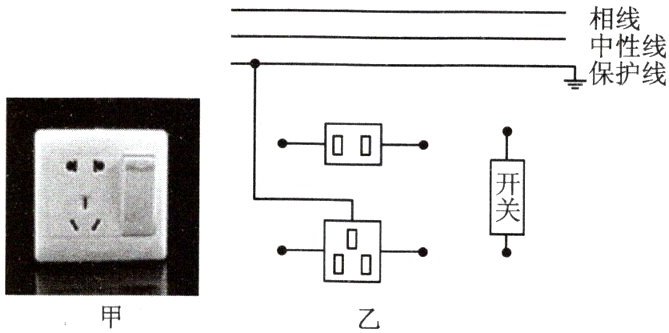

12.图甲为带开关的插座，开关断开后，插孔均不能提供工作电压，图乙为示意图，请完成接线。

火线 相线
零线 中性线
地线 保护线

答案：

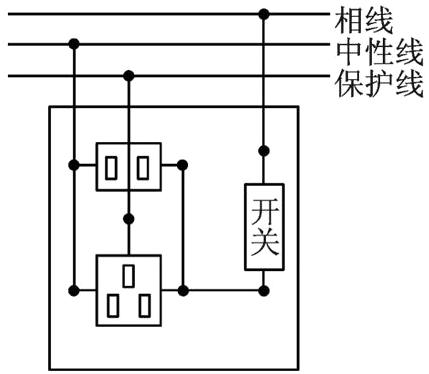

12. 如图 火线 零线 地线 开关

13.请在下面医院病房示意图中的虚线框内设计一个电路:连接导线，使护士房的灯$L_1$亮，表示 1 号病房有人呼叫;护士房的灯$L_2$亮，表示 2 号病房有人呼叫(虚线框内导线不允许交叉)。

火线 相线
零线 中性线

答案：

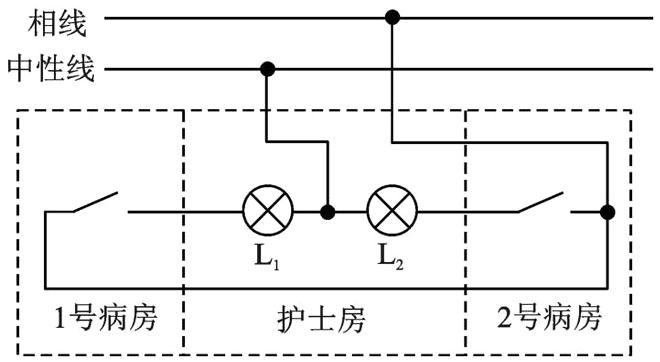

13. 如图 火线 零线 1号病房 护士房 2号病房 L₁ L₂ 开关

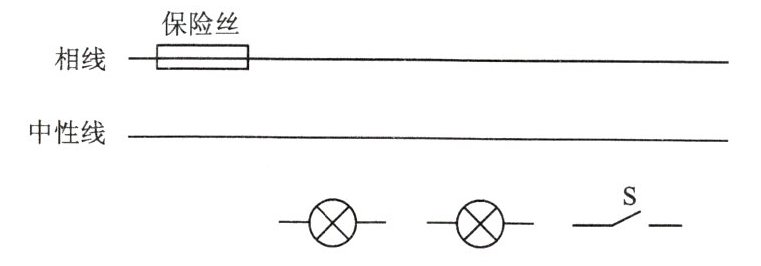

14.如图，教室里有两盏照明灯，请连接好电路。

火线 相线
零线 保险丝
保险丝 中性线

答案：

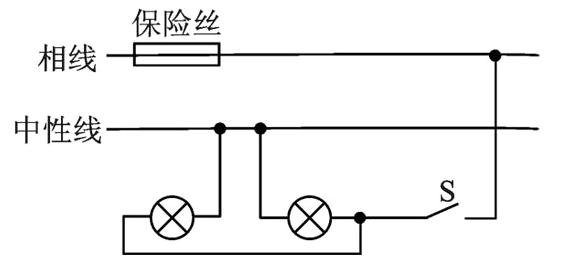

14. 如图 火线 零线 保险丝 S
