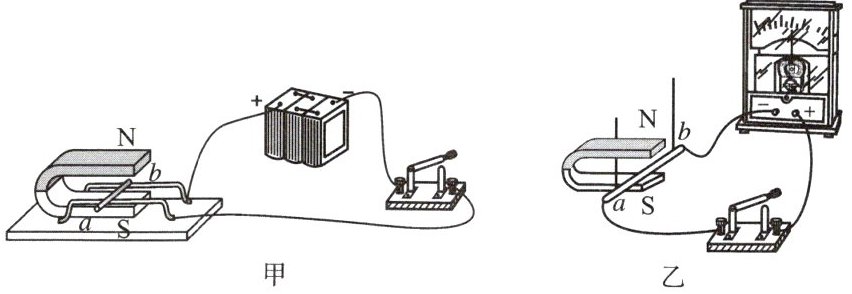

13. 下图是电学中很重要的两个实验，其中图甲装置是研究通电导线在磁场中受到力的作用的，根据此实验原理可以制成电动机；图乙装置是研究电磁感应现象的，根据此实验原理可以制成发电机。

答案： 13.甲　电动　乙　发电

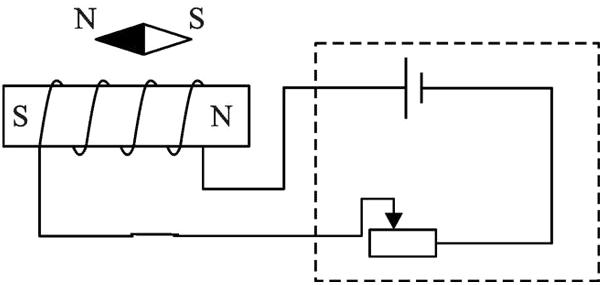

14. 将下图中的电磁铁连入所设计的电路中，电路画在虚线框内，要求：
(1)电路能改变电磁铁磁性的强弱。
(2)小磁针静止时如图所示。

答案：
14.做切割磁感线 磁场 发电
如图

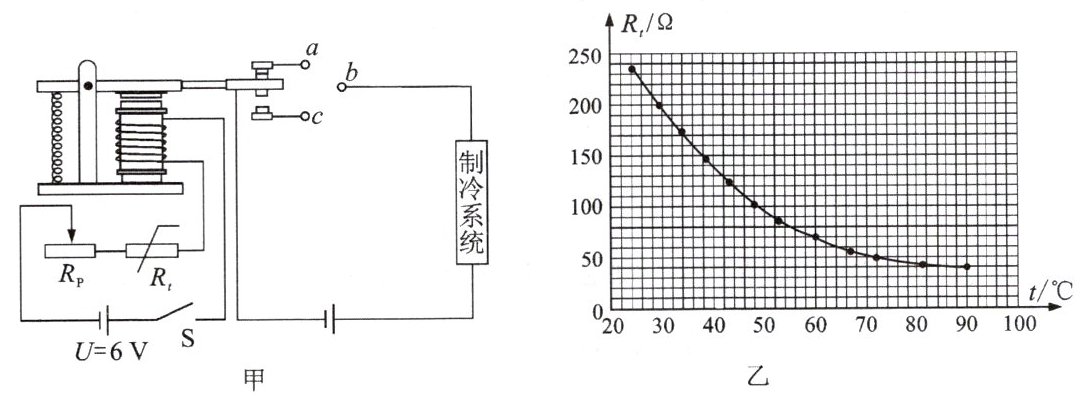

15. 纯电动汽车是采用蓄电池作为唯一动力源的汽车，电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，制冷系统会立即启动进行降温。小明设计的模拟控温装置如图甲所示，电磁继电器与热敏电阻$R_t$、滑动变阻器$R_P$串联接在电压为$6\ V$的电源两端。当电磁铁线圈(电阻不计)中的电流$I$大于或等于$25\ mA$时，衔铁被吸合。热敏电阻置于温度监测区域，其阻值$R_t$与温度$t$的关系如图乙所示，滑动变阻器的最大阻值为$200\ \Omega$。
(1)制冷系统工作时，图甲中$b$端应与c端相连。
(2)当开关$ S$闭合时，电磁铁上端为N极。
(3)若设置电池温度为$60\ \celsius$时启动制冷系统，则滑动变阻器阻值应为170$\ \Omega$。
(4)该电路可设置启动制冷系统的最高温度是90$\ \celsius$。
(5)现利用一个电阻箱在室温条件下对上述电路进行调试。使电路能在$60\ \celsius$时启动制冷系统。为此，先将电阻箱调为$70\ \Omega$，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，用电阻箱替换热敏电阻。
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合。
第三步：断开开关，用热敏电阻替换电阻箱，完成电路调试。

答案： 15.
(1)c　
(2)N　
(3)170　
(4)90
(5)用电阻箱替换热敏电阻　用热敏电阻替换电阻箱
