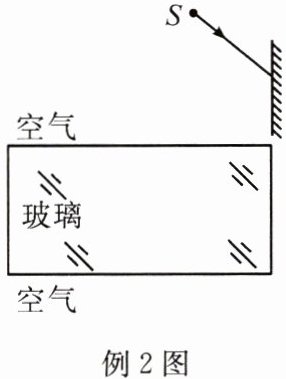

例 2 如图所示,空气中一束光经过$S$点斜射向竖立放置的平面镜,经平面镜反射后射向一块玻璃砖的上表面,并穿过玻璃砖从下表面射出,请在图中画出该光路图(不考虑玻璃砖的反射)。

解析 先过入射点,作垂直于镜面的法线,根据光的反射定律,作出射向玻璃的反射光线；找到射向空气与玻璃交界面的入射点,再作垂直于玻璃表面的法线,利用光的折射规律,作出进入玻璃的折射光线(此折射光线靠近法线)。同理作出光线从玻璃进入空气的折射光线(此折射光线远离法线)。

答案：
如图所示　　　　　

例 3 太阳光穿过地球大气层时会发生折射。如果没有这层大气,会出现( )

A.日出会提前,日落会延迟
B.日出和日落都会提前
C.日出会延迟,日落会提前
D.日出和日落都会延迟
解析 由于大气层的密度不均匀,靠近地面的大气层密度较大,越到上空,空气越稀薄,所以太阳光经过密度不均匀的大气层会发生折射。导致太阳在地平线以下时,阳光就可以照到地球上某些地方,如果没有这层大气,太阳光将沿直线传播,太阳要在地平线以上时,才能看到日出,故日出会延迟,同理,由于存在大气层,太阳光射入大气层的时候会发生折射,导致太阳在地平线以下时,阳光还可以照到地球上某些地方,即日落会提前。

答案： C

1. 下列现象中属于光的折射形成的是( )

A.日食
B.黑板“反光”
C.桥在水中的倒影
D.池水看起来比实际的浅

答案： D

2. 如图所示的四种情景中,属于光的折射现象的是( )


A.树荫下的圆形光斑
B.盛有水的碗中的筷子
C.林中树的影子
D.镜中的陶罐

答案： B

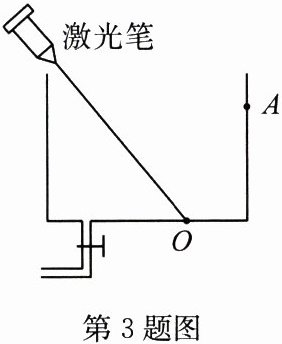

3. 如图所示,一支固定好的激光笔向空水槽底部固定点$O$打出一束激光。向水槽内加水使水面上升至$A$点,此时光斑在$O$点______侧,这是因为发生了______现象。打开水槽底部水龙头缓慢放水,同时观察到水槽底部光斑向______移动。

答案： 左　光的折射　右
