《2025年新课程实践与探究丛书八年级物理上册教科版》

7. 请在图中画出光线经过凹透镜后的光路图($F$为焦点)。

答案：
如图所示
　　　　　

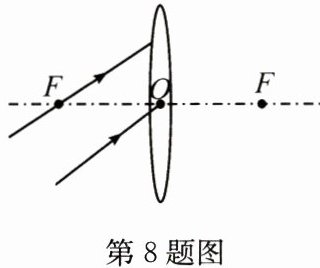

8. 如图所示,两条入射光线分别过凸透镜的焦点$F和光心O$,请分别画出经过透镜后的光线。

答案：
如图所示
　　　　

9. 如图所示,将凸透镜正对太阳光,其下方的纸上呈现一个并非最小的光斑,这时光斑到凸透镜的距离为$s$。若凸透镜远离纸的过程中光斑一直变大,则该凸透镜的焦距( )


A.一定小于$s$
B.一定等于$s$
C.一定大于$s$
D.可能小于$s$,也可能大于$s$

答案： A

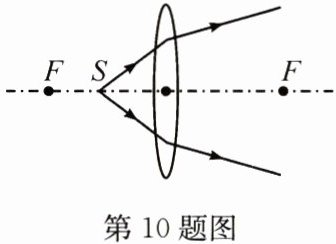

10. 放置在凸透镜主光轴上焦点以内的点光源$S$发出的光通过凸透镜后的光路如图所示。则下列说法中正确的是( )

A.凸透镜可以对光线起发散作用
B.凸透镜只对平行于主光轴的光线起会聚作用
C.通过凸透镜后的光线是发散的,因此凸透镜的作用是对光线起发散作用
D.通过凸透镜后的光线发散程度比原来小,仍然是会聚的一种表现

答案： D

11. 微型手电筒所用的小灯泡如图所示,小灯泡前端的$A$部分相当于______,对光有______作用。

答案： 凸透镜　会聚

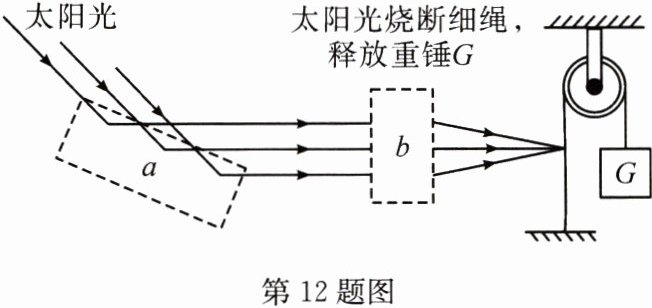

12. 如图是小明自制的阳光自动检测装置的示意图,它利用光学元件改变太阳光的传播方向,从而烧断细绳,使重锤自动落下达到检测目的,图中元件$a$为______镜,元件$b$为______镜。

答案： 平面　凸透镜

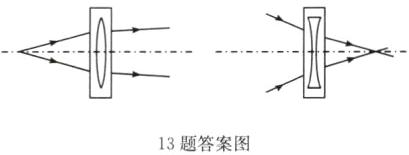

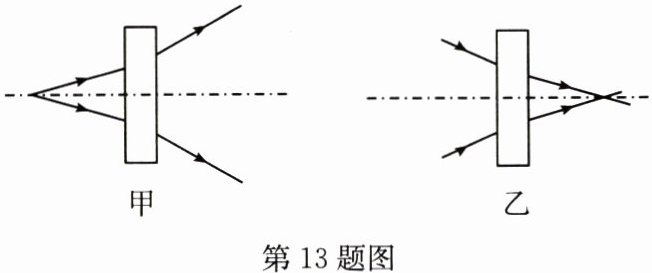

13. 请在如图所示的甲、乙方框中分别填入合适的透镜。

答案：
如图所示
