《2025年新课程实践与探究丛书八年级物理上册教科版》

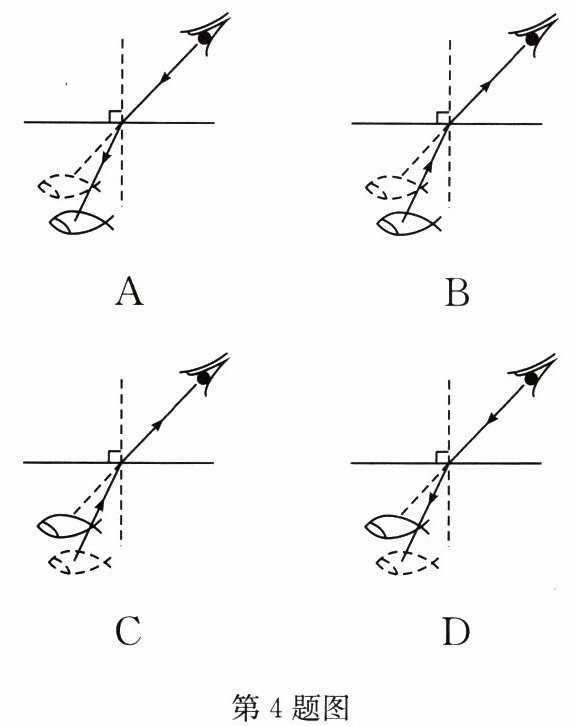

4. 如图所示,岸上的人看到水中小鱼的光路图正确的是( )

答案： B

5. 夏天,当你在河岸边漫步时,有时会看到“鱼在云中游”的美景。你看到的鱼是由于光的______形成的像,水中的云是由于光的______形成的像。

答案： 折射；反射

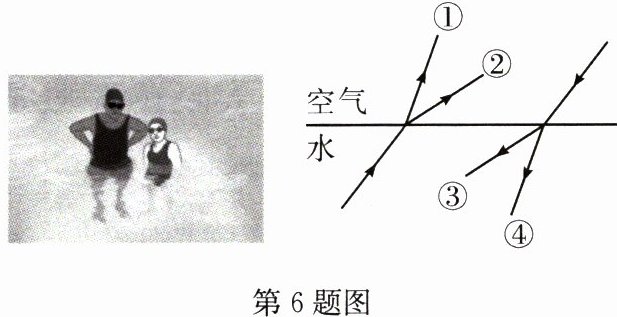

6. 如图所示,人站在清澈的游泳池中,岸上的人会发现水中人的腿变短,能描述此现象的光路是图中的______(填序号)。

答案： ②

7. 如图所示,一束光从空气射向玻璃砖,并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。

答案：
如图所示

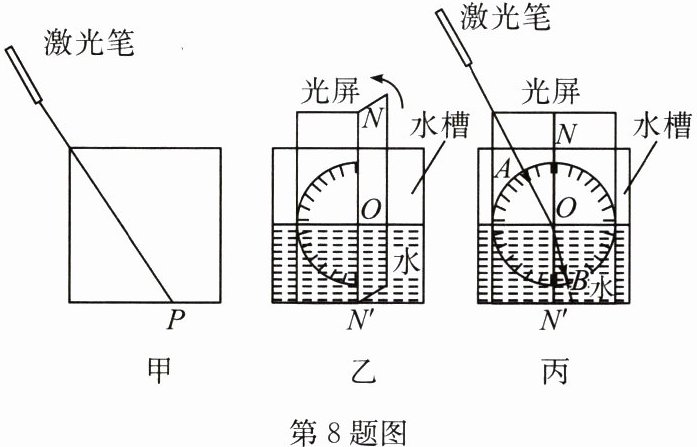

8. 如图所示为“初识光的折射现象”和“探究光从空气射入水中时的折射特点”实验。

(1)如图甲,小明将一束激光射至$P$点,形成一个光斑,然后向水槽内慢慢注水,水槽底部光斑的位置将______(选填“向左移动”“向右移动”或“不动”),这说明光从空气斜射入水中时,传播方向______(选填“会”或“不会”)发生偏折。实验中光在空气中的传播路径并不清晰,为解决此问题,他在水面上方喷了一些______。
(2)如图乙,小明继续做“探究光从空气射入水中时的折射特点”实验,他使用可折转的光屏,是为了研究折射光线、入射光线和法线是否______。如图丙,他将光沿着$AO方向射向水面上的O$点,光在水中沿着$OB$方向射出,调整激光笔使入射光线逐渐偏向法线,折射光线也逐渐偏向法线,说明光从空气斜射入水中时,入射角减小,折射角随之______(选填“增大”“减小”或“不变”)。当光沿着$NO方向射入时会沿ON'$方向射出,此时折射角为______。

答案：
(1)向左移动　会　烟雾(或水雾等)；
(2)在同一平面内　减小　0°

9. 如图所示,一束光$AB$从空气斜射向透明玻璃,请作出这束光的反射光线和大致的折射光线。(保留作图痕迹)

答案：
如图所示
