《2025年新课程实践与探究丛书八年级物理上册教科版》

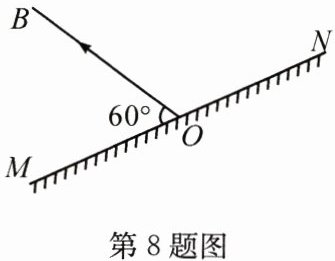

8. 如图所示,图中$MN$为平面镜,$OB为入射光线AO$的反射光线。请在图中画出光线$AO$并标出入射角的度数。

答案： 如图所示

9. 如图所示是光线经过平面镜反射后的光路图,请你在图中适当的位置画出平面镜。

答案： 如图所示

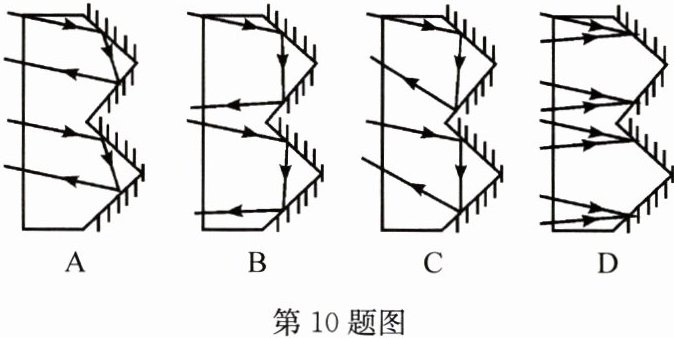

10. 夜晚,当汽车发出的光照射到自行车尾灯上时,司机看到尾灯反射的光,就能及时避让。下列自行车尾灯的光路图中,正确的是( )

答案： A

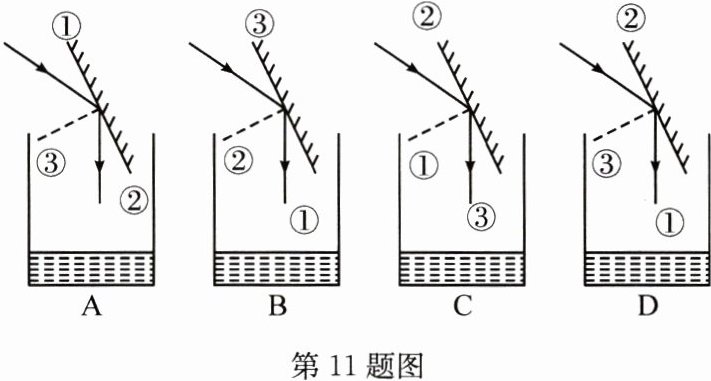

11. 小明想利用一块平面镜使斜射向井口的太阳光竖直射入井中,如图所示,图中的数字序号表示的是确定平面镜位置时作图的先后次序,其中作图过程正确的是( )

答案： B

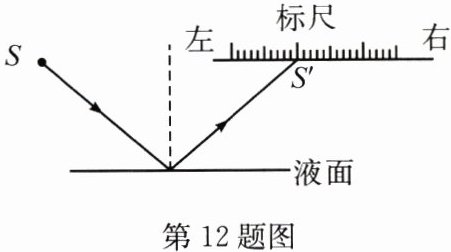

12. 如图所示是一种液面升降监测装置原理图,点光源$S$发出一束激光射向平静的液面,激光与水平液面成$45^{\circ}$角。下列说法正确的是( )


A.当液面下降时,光点$S'$将向左移动
B.盛液体的容器倾斜时,反射角也随之改变
C.当液面上升$2\ cm$时,点光源$S的像向上移动2\ cm$
D.当液面下降$2\ cm$时,光点$S'的位置向右移动4\ cm$

答案： D
