《2025年新课程实践与探究丛书八年级物理上册教科版》

例 3 如图甲所示是现代城市很多路口安装的监控摄像头,它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个______透镜。如图乙和图丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片,由图可以看出汽车逐渐______(选填“靠近”或“远离”)摄像头。

解析 摄像头相当于一个凸透镜,成倒立、缩小的实像。物远像近像变小。

答案： 凸 远离

例 4 小米同学在光具座上进行“探究凸透镜成像的规律”实验时,当光屏、凸透镜及烛焰的相对位置如图所示时,恰能在光屏上得到一个清晰的像。由此判断,他所用凸透镜的焦距( )


A.一定大于 20 cm
B.一定在 10 cm 到 16 cm 之间
C.一定小于 8 cm
D.一定在 8 cm 到 10 cm 之间
解析 凸透镜成实像时,物距大于像距,成倒立、缩小的实像。物距将大于 2 倍焦距,即 $20＞2f$,可知焦距 $f＜10$ cm；像距将大于 1 倍焦距而小于 2 倍焦距,即 $f＜16$ cm $＜2f$,则 $8$ cm $＜f＜10$ cm。

答案： D

1. 使用下列光学器材,能使物体成正立、放大虚像的是( )

A.放大镜
B.照相机
C.幻灯机
D.平面镜

答案： A

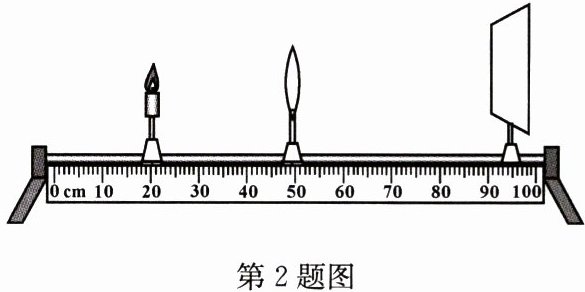

2. 在“探究凸透镜成像的规律”实验中,蜡烛、凸透镜和光屏的位置如图所示,烛焰在光屏上恰好成一清晰的像。则下列说法正确的是( )


A.照相机应用了这一成像规律
B.蜡烛燃烧一段时间后,光屏上的像会向下移
C.蜡烛不动,将透镜移至 35 cm 处,移动光屏可得到倒立的清晰像
D.更换一个焦距小的凸透镜,只移动透镜仍可在光屏上得到清晰的像

答案： D

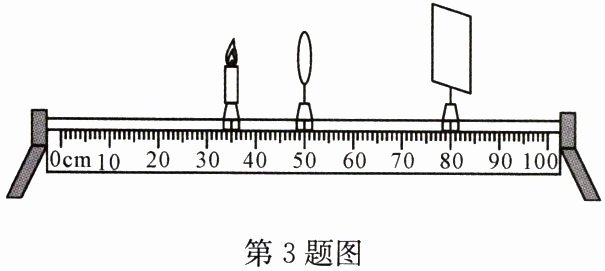

3. 小军做“探究凸透镜成像的规律”实验时,将焦距为 10 cm 的凸透镜固定在光具座上 50 cm 刻度线处,光屏和点燃的蜡烛分别位于凸透镜两侧,蜡烛放置在 35 cm 刻度线处,如图所示。移动光屏,直到在光屏上呈现烛焰清晰的像。下列说法正确的是( )


A.光屏上呈现的是烛焰的虚像
B.光屏上呈现的是烛焰正立的像
C.光屏上呈现的是烛焰放大的像
D.该实验现象能说明照相机的成像特点

答案： C
