《2025年新课程实践与探究丛书八年级物理上册教科版》

10. 蝴蝶研究专家在茅山首次发现国家二级保护动物——中华虎凤蝶,他先用相机拍摄了如图所示的蝴蝶休憩的照片甲,为了拍摄照片乙,他应将( )


A.相机适当靠近蝴蝶,镜头略向外伸
B.相机适当靠近蝴蝶,镜头略向内缩
C.相机适当远离蝴蝶,镜头略向外伸
D.相机适当远离蝴蝶,镜头略向内缩

答案： A

11. 将点燃的蜡烛和光屏放置在光具座上,再将焦距为 30 cm 的凸透镜甲放置在蜡烛和光屏之间适当位置,在光屏上得到清晰的缩小实像；在透镜甲位置上换上焦距为 20 cm 的凸透镜乙,不改变蜡烛位置,将光屏______(选填“靠近”或“远离”)透镜适当距离,就可以在光屏上得到清晰的______(选填“放大”“缩小”或“等大”)实像。

答案： 靠近 缩小

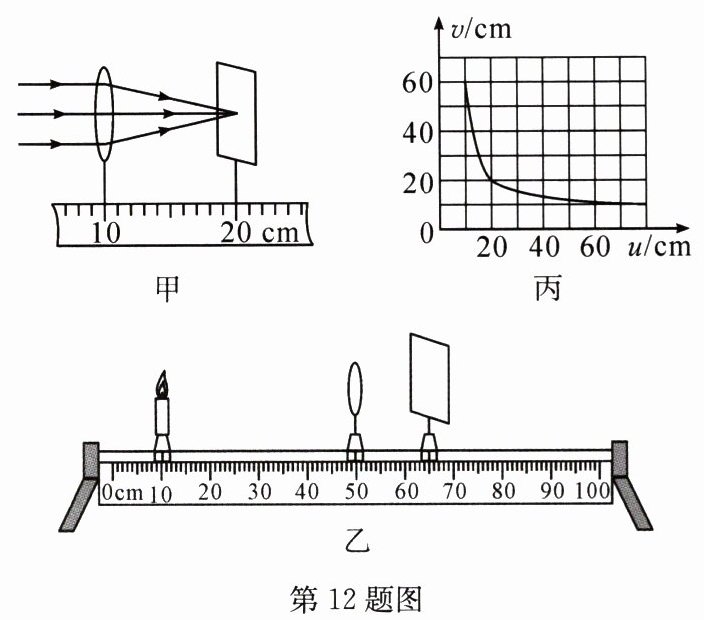

12. 如图所示,小明同学在进行“探究凸透镜成像的规律”实验。

(1) 前面学过,物体离照相机的镜头比较远,成缩小的实像；物体离投影仪的镜头比较近,成放大的实像；物体离放大镜比较近,成放大、正立的虚像。据此,小明提出问题：像的虚实、大小、正倒跟______有什么关系？
(2) 如图甲,小明让平行光正对凸透镜照射,光屏上出现一个最小最亮的光斑,则凸透镜的焦距 $f = $______cm。
(3) 小明所用实验装置如图乙所示,若将凸透镜放在光具座刻度 50 cm 位置处不变,把蜡烛放在刻度 10 cm 处,利用此时凸透镜成像的特点制作的光学仪器是______(选填“照相机”“放大镜”或“投影仪”)。
(4) 如图丙所示是小明通过实验得到的凸透镜成像时的像距 $v$ 和物距 $u$ 之间关系的图像,由图像可知,成实像时物距逐渐减小,像距逐渐______(选填“变大”“变小”或“不变”)。当 $u＞2f$ 时,物体移动速度______像移动的速度；当 $f＜u＜2f$ 时；物体移动速度______(以上两空均选填“大于”“小于”或“等于”)像移动的速度。

答案：
(1)物距 （2)10.0 （3)照相机 （4)变大 大于 小于
