《2025年新课程实践与探究丛书八年级物理上册教科版》

例3 请将光路图补充完整。

解析 平行于凹透镜主光轴的折射光线,其入射光线必然射向透镜的焦点(延长线用虚线表示)；过光心的光线,其传播路径不变。

答案：
如图所示
　　　　　

例4 请画出图中入射光线经凸透镜后的折射光线。

解析 平行于凸透镜主光轴的入射光线,经凸透镜折射后必然过透镜的焦点；过光心的光线,其传播路径不变。

答案：
如图所示
　　　　　

1. 如图所示,取一个大烧杯,里面充以烟雾,倒扣在桌上,用手电筒射出一平行光,要使射入杯中的光束发散,应在杯底放置的器材是( )


A.平板玻璃
B.平面镜
C.凹透镜
D.凸透镜

答案： C

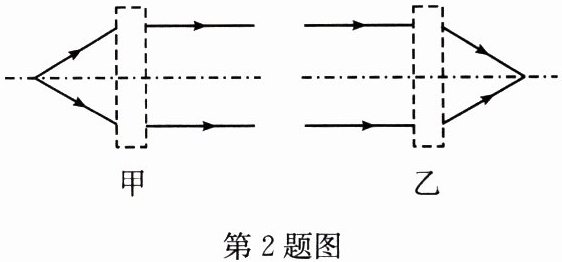

2. 如图所示,虚线方框内为透镜,透镜左侧的两束光经过透镜折射后的出射光线如图中所示。甲、乙两图中的虚线方框内( )。


A.甲为凸透镜,乙为凹透镜
B.甲为凹透镜,乙为凸透镜
C.甲、乙都为凹透镜
D.甲、乙都为凸透镜

答案： D

3. 常言道,水火不相容,但用透明冰块磨制成一个光学器件,却可以取火。这块用冰磨制成的光学器件相当于一块( )

A.平面镜
B.凸透镜
C.凹透镜
D.凸面镜

答案： B

4. 下列透镜中,属于凹透镜的是( )

答案： D

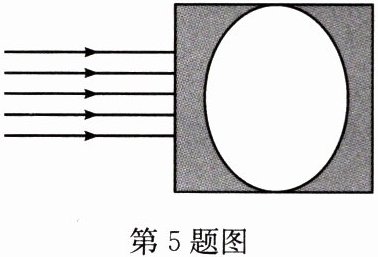

5. 一块正方体玻璃砖,中间有椭圆形空洞,如图所示,则这个玻璃体( )


A.可以看作两块凹透镜
B.可以看作一块凸透镜
C.对图示光束没有偏折作用
D.对图示光束具有会聚作用

答案： A

6. 若一束光分别通过四块透镜的传播路径如图所示,则该四块透镜中凸透镜是( )

答案： C
