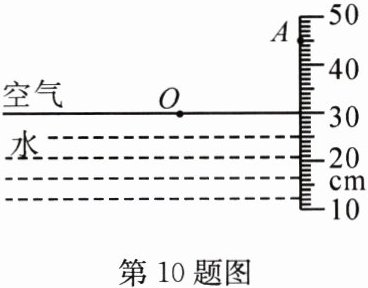

10. 如图所示,一束光从空气射到水面$O$点,反射光线在容器壁上形成一光点$A$。(1)画出反射光线及对应的入射光线；(2)大致画出该入射光线射入水中的折射光线；(3)$A在水中的像到A$的距离为______cm。

答案：

(1)
(2)题如图所示　
(3)30.0

一、由折射形成的奇异现象
在水中的筷子会向______“弯折”；杯中硬币遇水“______”；厚玻璃砖放在钢笔的前面,笔杆看起来好像“错位”了；缥缈的海市蜃楼；天空中的星星会“眨眼睛”；露珠中有远处缩小的美丽花朵的像；等等。

答案： 上　上升

二、光的反射与折射的异同
1. 相同点
(1) 当光传播到两种介质的交界面时,一般会同时发生______和______。
(2) 反射光线和折射光线都与对应的入射光线和法线在______内。
(3) 反射光线和折射光线都与对应的入射光线分居法线的______。
(4) 反射角和折射角都随对应的入射角的增大而______。
(5) 光在反射和折射时光路都是______的。
2. 不同点
(1) 反射光线与对应的入射光线在______介质中,折射光线与对应的入射光线在______介质中。
(2) 反射角始终等于对应的入射角,而折射角与对应的入射角一般不相等,其大小关系,跟光从空气斜射入其他介质,还是从其他介质斜射入空气有关,只有当光______入射时,折射角和入射角大小才相等。
(3) 反射光和入射光的传播速度______,而折射光和入射光的传播速度______。

答案： 1.
(1)反射　折射　
(2)同一平面　
(3)两侧　
(4)增大　
(5)可逆　2.
(1)同种　不同　
(2)垂直于交界面　
(3)相同　不同

例 1 如图所示,$B'是人眼在A$处透过水面看见的河底一白色鹅卵石,是______(选填“实物”“实像”或“虚像”),这是光的______形成的。若在$A处用激光手电筒对准B'$照射,则手电筒发出的光______(选填“能”或“不能”)照射到河里的白色鹅卵石上。

解析 白色鹅卵石在水中反射的光射到水面时,会发生折射,折射光线会靠近水面。人眼逆着折射光线看去,感觉白色鹅卵石在$B'$处,实际上$B'$处是鹅卵石升高的虚像,鹅卵石应在虚像的下方。若在$A$处用激光手电筒对准虚像照射,手电筒发出的光在水面也会发生折射,而折射光线会远离水面,根据光折射时光路是可逆的,能照射到河底的白色鹅卵石上。

答案： 虚像　折射　能
