《2025年新课程实践与探究丛书八年级物理上册教科版》

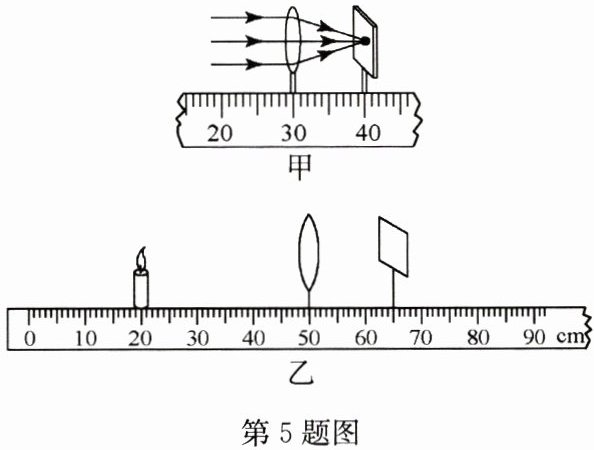

5. 在进行“探究凸透镜成像的规律”实验中,某小组同学利用图甲测出了透镜的焦距后,正确安装并调节实验装置如图乙所示,在光屏上得到一个清晰的像。下列说法正确的是( )


A.乙图中成的是倒立、放大的实像,符合放大镜的成像原理
B.乙图中成的是倒立、放大的实像,符合照相机的成像原理
C.乙图中如果在烛焰与透镜之间放置一近视眼镜的镜片,则将光屏适当左移可得一个清晰的像
D.在乙图中保持凸透镜的位置不变,将蜡烛与光屏的位置互换,则成像情况符合投影仪的原理

答案： D

6. 站在平面镜前$2m$处的小明,在平面镜中所成的像是正立、等大的____(选填“实”或“虚”)像,其像到平面镜的距离为____m。

答案： 虚 2

7. 校园内安装了许多监控探头,监控探头中的镜头相当于一个____,它能成倒立、缩小的____像。

答案： 凸透镜 实

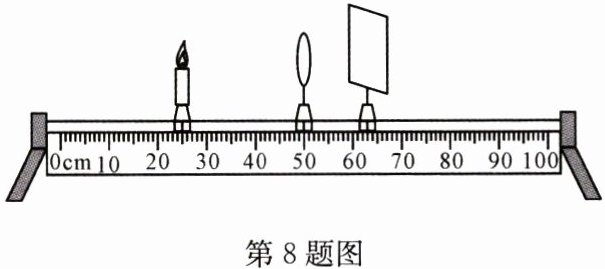

8. 如图所示,点燃的蜡烛及焦距为$15cm$的凸透镜固定在光具座上,要在光屏上承接到烛焰____(选填“正立”或“倒立”)、放大的清晰实像,需将光屏向____(选填“左”或“右”)移动；一段时间后,蜡烛变短了,烛焰在光屏上成的像会向____(选填“上”或“下”)移。

答案： 倒立 右 上

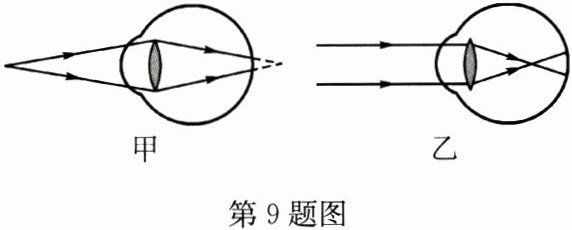

9. 有些学生用手机上网课,长时间盯着屏幕,容易导致视力下降,患上近视眼,图____(选填“甲”或“乙”)是近视眼的光路示意图,人眼的成像原理与____(选填“照相机”“投影仪”或“放大镜”)相同。

答案： 乙 照相机

10. 如图是某款“小屏变大屏”装置,其应用了凸透镜的成像原理。使用时,把手机放在后置支架上,手机到屏幕的距离为$15cm$,从屏幕前方能看到正立、放大的像,这与____(选填“照相机”“幻灯机”或“放大镜”)的成像原理相同,所成像为____(选填“实”或“虚”)像,由此可推断,该装置的焦距$f$____(选填“大于”“小于”或“等于”)$15cm$。

答案： 放大镜 虚 大于
