《2025年新课程实践与探究丛书八年级物理上册教科版》

一、光是怎样传播的
光在同种均匀介质中沿______传播。

答案： 直线

二、光的反射
根据光的反射定律作图,简称：______线共面、______线居中、两角相等。

答案： 三 法

三、平面镜成像
根据平面镜成像的特点作图,即对称的______像。

答案： 虚

四、光的折射
根据光的折射规律作图,简称：______线共面、______线居中、______中角大。

答案： 三 法 空气

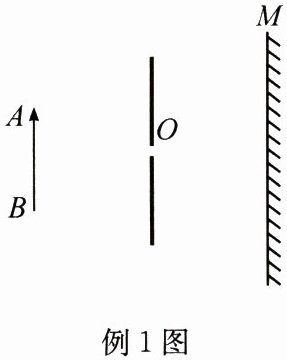

例1 如左图所示,请作出物体AB通过小孔成像的光路。

解析 发光物体的每一个点都可看作为点光源,每个点光源发出的光都会通过小孔照到屏幕的某个区域。A点发出的光线经小孔下边缘,到达光屏下部,B点发出的光线经小孔上边缘,到达光屏的上部,成的像是倒立的实像。

答案：
例1　如图所示
　　　　　

例2 光与平面镜成30°角射在平面镜上,如图所示,请根据光的反射定律画出它的反射光线,并标明反射角的大小。

解析 过入射点垂直反射面作出法线,并求得入射角为：90°-30°= 60°。根据光的反射定律可知反射角也为60°；根据反射光线与入射光线分居在法线两侧,在法线的另一侧根据反射角等于入射角作出反射光线,标出反射角的大小。

答案：
例2　如图所示
　　　　　　

例3 请在图中画出物体AB在平面镜中所成的像A′B′。

解析 先作出端点A,B关于平面镜的对称点A′,B′,用虚线连接A′,B′,即为物体AB的像。

答案：
例3　如图所示
