《2025年新课程实践与探究丛书八年级物理上册教科版》

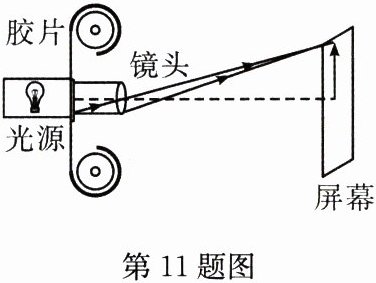

11. “电影进社区”活动中使用的放映机的成像原理如图所示。选用白色屏幕是因为白色物体可以____所有颜色的光。若想使屏幕上的画面更大一些,则需要____(选填“减小”或“增大”)放映机到屏幕的距离,并____(选填“减小”或“增大”)胶片到镜头的距离。

答案： 反射 增大 减小

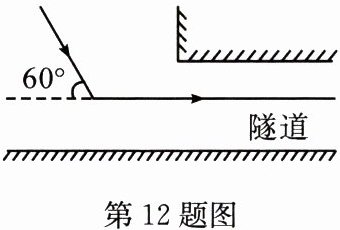

12. 如图所示,利用一块平面镜使太阳光水平射入隧道内,请你通过作图画出平面镜,并在图中标出反射角的度数。

答案：
如图所示

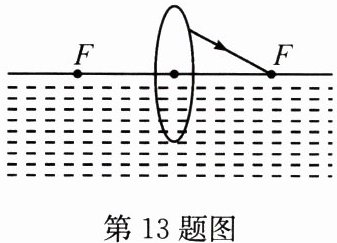

13. 如图所示,凸透镜主光轴与水面重合,即上半部分在空气中,下半部分在水中,请作出通过凸透镜的入射光线,以及折射入水后的光线(方向大致符合物理规律即可)。

答案：
如图所示

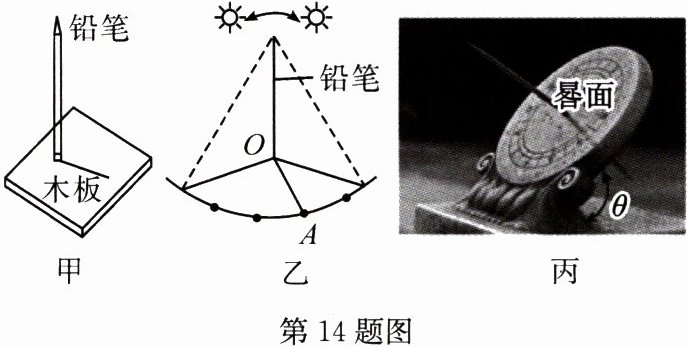

14. 日晷主要由相互垂直的晷面和晷针组成。为了研究日晷的工作原理,某中学的晓滨同学用水平木板模拟晷面,用铅笔模拟晷针,制成“简易日晷”。晓滨将制成的“简易日晷”放在水平面上,从早晨到傍晚,在太阳光下每隔$10min$记录铅笔影子顶端的位置,如图甲所示。影子顶端随时间的变化轨迹如图乙所示,其中$OA$是一天中最短的影子。

(1)图甲中,铅笔能在阳光下形成影子是由于光的____。实验时,晓滨发现影子下的地面温度更低些,说明光具有____。
(2)图乙中,最短的影子$OA$所指方向大致为____(选填“东”“南”“西”或“北”)方。实验中记录的影子转动方向是顺时针转动,整个实验过程中,影子的长度变化情况是____。
(3)结合所学的地理知识,我们可以推断,一年中,在北半球正午影子最短的时间是____(选填“春分”“夏至”“秋分”或“冬至”)节气。

答案：
(1)直线传播 能量
(2)北 先变短后变长
(3)夏至
