《2025年新课程实践与探究丛书八年级物理上册教科版》

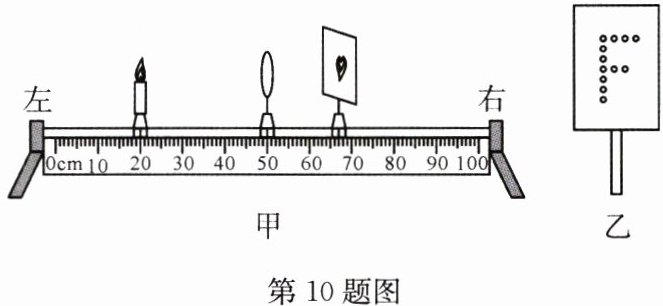

10. 在“探究凸透镜成像的规律”实验中,经调整,在光屏上得到烛焰清晰的像,如图甲所示。

(1)保持透镜在光具座上的位置不变,为了在光屏上得到等大的烛焰像,除移动蜡烛外,光屏应向______(选填“左”或“右”)移动；当在光屏上得到等大的烛焰像时,物和像之间的距离为44 cm,该透镜的焦距为______cm。
(2)一同学用如图乙所示的LED光源代替蜡烛进行实验,这样改进的优点是______(写出一条即可)。

答案：
(1)右　11　
(2)增加物体的亮度，使像更清晰;除了能观察像的正倒情况，还可以观察像的左右翻转情况;减少蜡烛燃烧对实验室空气的污染

11. 用光具座、凸透镜、蜡烛、光屏等器材进行“探究凸透镜成像的规律”实验。

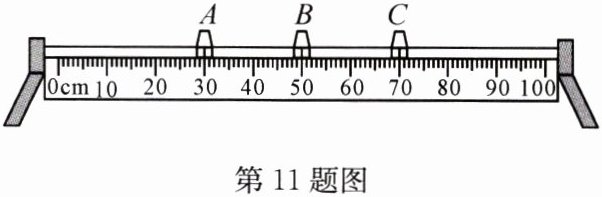

(1)把凸透镜、蜡烛、光屏放置在如图所示的光具座上,凸透镜应放在______(选填“$A$”“$B$”或“$C$”)滑块上。点燃蜡烛,使烛焰、凸透镜、光屏的中心大致在同一高度。

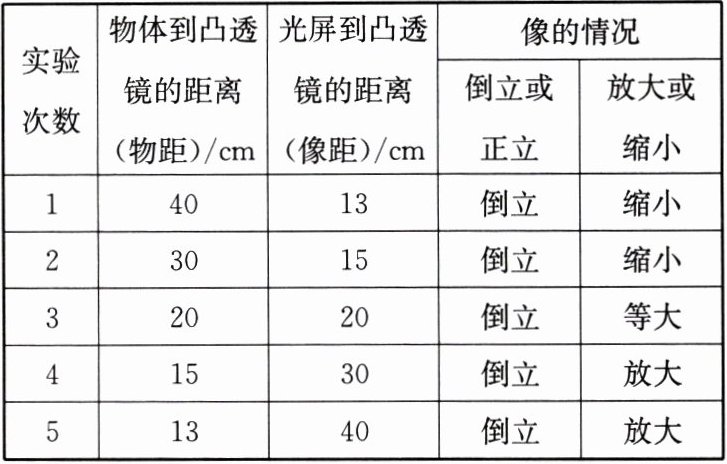

(2)把蜡烛放在离凸透镜较远的地方,逐渐向凸透镜移动。在移动过程中,选取若干个位置,调整光屏位置,寻找烛焰清晰的像。记录实验数据,如表中所示。由数据可知：
①该凸透镜的焦距$f= $______cm。
②当物距逐渐变小时,像距逐渐变______,光屏上的像逐渐变______(均选填“大”或“小”)。
(3)蜡烛燃烧一段时间后变短,烛焰的像会向______(选填“上”或“下”)偏离光屏中心。

答案：
(1)B　
(2)①10　②大　大　
(3)上

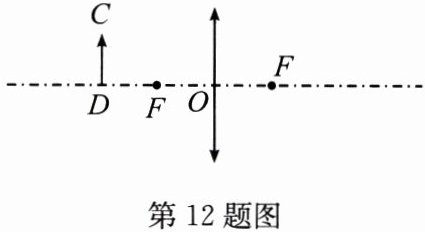

12. 如图所示,已知凸透镜的两个焦点,画出物体$CD经过凸透镜所成的像C'D'$的光路图。

答案：
如图所示
