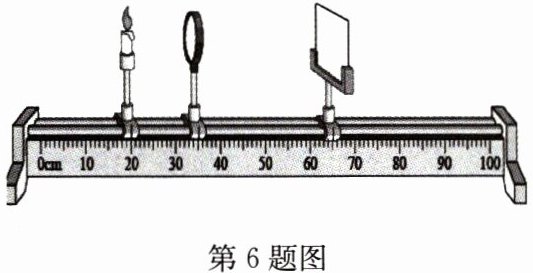

6. 用焦距为10 cm的凸透镜做“探究凸透镜成像的规律”实验。组装并调整实验器材时,应使烛焰和光屏的中心位于凸透镜的______上；找像时,要前后多移动几次光屏,找出成最______像时光屏的位置；当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时,光屏上呈现烛焰的倒立、______的实像。

答案： 主光轴　清晰　放大

7. 小强同学在做“探究凸透镜成像的规律”实验中,光屏上得到发光物体清晰的像,当他不小心将手指尖触摸到了凸透镜时,光屏上______(选填“会”或“不会”)有他指尖的像；这时光屏上所成的像会______(选填“变亮”“变暗”或“亮度不变”)。

答案： 不会　变暗

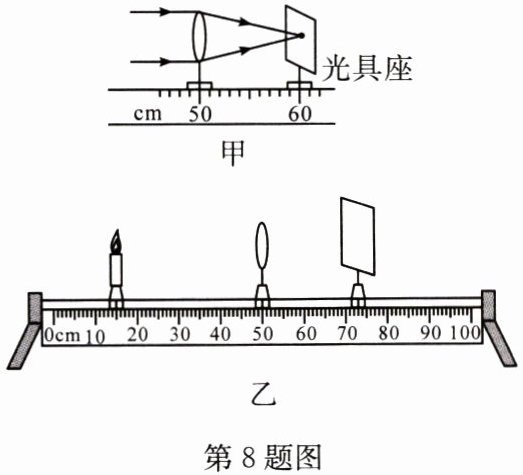

8. 如图所示,在“探究凸透镜成像的规律”实验中：

(1)实验要求烛焰、凸透镜、光屏三者中心大致在______。
(2)如图甲是小明测量焦距时所做的实验,则该凸透镜的焦距为______cm。
(3)如图乙所示,将凸透镜固定在光具座50 cm刻度线处,把点燃的蜡烛放置在光具座15 cm刻度线处时,移动光屏,能成倒立、______(选填“放大”“缩小”或“等大”)的实像,生活中的应用为______(选填“照相机”“投影仪”或“放大镜”)。
(4)实验一段时间后,蜡烛因燃烧变短,所成像向上移动,保持光屏和凸透镜不动,要使成像在光屏的中央,只需将蜡烛向______(选填“上”或“下”)调整。
(5)如果在图乙的基础上将蜡烛靠近透镜,仍要在光屏上得到清晰的像,光屏应向______(选填“靠近”或“远离”)透镜的方向移动,当蜡烛移动到距透镜15 cm时,成倒立、______(选填“放大”“缩小”或“等大”)的实像,生活中的应用为______(选填“照相机”“投影仪”或“放大镜”)。
(6)实验时,光屏上得到了蜡烛清晰的像,此时一只小虫子飞到了凸透镜上,则光屏上______(选填“会”或“不会”)出现小虫子的像。

答案：
(1)同一高度　
(2)10.0　
(3)缩小　照相机　
(4)上　
(5)远离　放大　投影仪
(6)不会

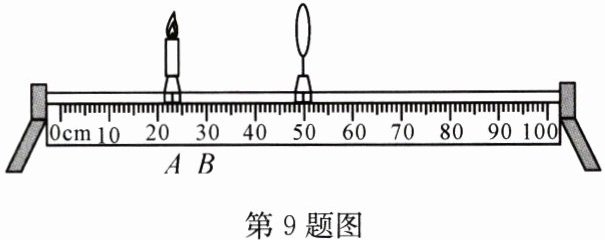

9. 如图所示,在“探究凸透镜成像的规律”实验中,凸透镜焦距是10 cm,蜡烛放在$A$处,位于$C$处的光屏(图中未画出)上得到了清晰的像；保持透镜位置不变,将蜡烛移到$B$处,移动光屏再次得到清晰的像。关于光屏移动的方向和移动距离$L_{屏}与蜡烛移动距离L_{烛}$的大小关系,正确的是( )


A.向右移动光屏,$L_{屏}＜L_{烛}$
B.向左移动光屏,$L_{屏}＜L_{烛}$
C.向左移动光屏,$L_{屏}＞L_{烛}$
D.向右移动光屏,$L_{屏}＞L_{烛}$

答案： A
